राष्ट्रीय विद्युत निर्माण कोड और सार्वभौमिक आईईसी अंतर्राष्ट्रीय दिशानिर्देशों के अनुरूप - विशेष रूप से फोटोवोल्टिक ऊर्जा भंडारण, औद्योगिक नियंत्रण वितरण, इन्वर्टर सिस्टम और उच्च-वर्तमान बीएमएस अनुप्रयोगों के भीतर - टर्मिनल ब्लॉकों पर लागू वायरिंग शिल्प कौशल सीधे सर्किट सुरक्षा, प्रवाहकीय स्थिरता और अंतिम स्वीकृति के लिए परियोजना अनुपालन को निर्देशित करता है। उद्योग ने तारों के लिए लंबे समय से स्पष्ट, स्तरीय आवश्यकताएं स्थापित की हैं: पतले तारों और कम-वोल्टेज सिग्नल लाइनों को सीधे जोड़ा जा सकता है (बशर्ते कि वे ठीक से तैयार हों), जबकि मोटी केबल, मल्टी-स्ट्रैंड लचीले तार और उच्च-वर्तमान सर्किट को मध्यस्थ के रूप में क्रिम्प्ड तांबे के लग्स का उपयोग करना चाहिए; नंगे तारों को सीधे टर्मिनल ब्लॉक से जोड़ना सख्त वर्जित है। एक पेशेवर लेकिन सुलभ दृष्टिकोण से, इस लेख का उद्देश्य वायरिंग प्रक्रिया को मानकीकृत करना और नियामक अनुपालन की सीमाओं को स्पष्ट करना है।

श्रेणी 1: 10 मिमी² से कम के एकल-स्ट्रैंड ठोस तार, कम वोल्टेज सिग्नल लाइनें, और पतले नियंत्रण तार। इनका प्रयोग आमतौर पर इसके साथ किया जाता हैपीसीबी टर्मिनल, छोटे स्क्रू टर्मिनल, और लो-वोल्टेज सिग्नल सर्किट। एक बार ठीक से तैयार हो जाने पर (उदाहरण के लिए, सही लंबाई तक खींचे जाने पर), इन तारों को तांबे के लग्स की आवश्यकता के बिना सीधे टर्मिनल ब्लॉक में डाला जा सकता है।

श्रेणी 2: 10 मिमी² या उससे बड़े मल्टी-स्ट्रैंड लचीले तांबे के तार, मुख्य बिजली केबल, ऊर्जा भंडारण अलमारियाँ के भीतर मुख्य सर्किट, और उच्च-शक्ति आने वाली लाइनें। इंजीनियरिंग स्वीकृति मानकों के अनुसार, नंगे तारों को सीधे इसमें डालनाटर्मिनल ब्लॉकवर्जित है; इसके बजाय, उचित विनिर्देश के एक तांबे के लग को टर्मिनल ब्लॉक से जोड़ने से पहले एक ठोस समाप्ति बनाने के लिए तार पर *आवश्यक* होना चाहिए।

मुख्य तर्क: जब मल्टी-स्ट्रैंड लचीले तारों को सीधे क्लैंप किया जाता है, तो अलग-अलग तारों के बिखरने का खतरा होता है, जिससे ढीले कनेक्शन या "आभासी संपर्क" (खराब विद्युत संपर्क) होते हैं जो कंपन के तहत आसानी से ढीले हो सकते हैं। उच्च-वर्तमान भार के तहत, ऐसे खराब कनेक्शन तेजी से गर्मी उत्पन्न कर सकते हैं और विद्युत आर्किंग का कारण बन सकते हैं। इसके विपरीत, तांबे के गले को समेटने से ढीले धागे एक एकल, कठोर टर्मिनल इकाई में समेकित हो जाते हैं; यह संपर्क सतह क्षेत्र को महत्वपूर्ण रूप से बढ़ाता है और संपर्क प्रतिरोध को कम करता है, जिससे दीर्घकालिक, उच्च-भार परिचालन विश्वसनीयता के लिए कठोर आवश्यकताओं को पूरा किया जाता है।

चरण 1: बिजली विच्छेदन और सत्यापन। बिजली काट दें और सत्यापित करें कि सर्किट डी-एनर्जेटिक है; तेल, ग्रीस, या ऑक्सीकरण परतों को हटाने के लिए तार के सिरों को साफ करें।

चरण 2: सटीक इन्सुलेशन स्ट्रिपिंग। आंतरिक तांबे के कोर को नुकसान पहुंचाए बिना 5 से 8 मिलीमीटर इन्सुलेशन ठीक से पट्टी करें; मल्टी-स्ट्रैंड महीन तारों के लिए, किसी भी महीन तंतु को फटने या फैलने से रोकने के लिए धागों को मैन्युअल रूप से मोड़ें और कसकर बांधें।

चरण 3: टर्मिनल स्क्रू तैयार करना। तार डालने के लिए जगह बनाने के लिए टर्मिनल स्क्रू को ढीला करें, लेकिन स्क्रू को पूरी तरह से न हटाएं।

चरण 4: तार लगाना। तार और टर्मिनल के बीच पूर्ण और फ्लश संपर्क सुनिश्चित करते हुए, टर्मिनल छेद के निचले हिस्से में अच्छी तरह से बंधे तांबे के कोर को पूरी तरह से डालें।

चरण 5: टॉर्क कसना। निर्दिष्ट मानक टॉर्क का उपयोग करके पेंच को कस लें; यह सत्यापित करने के लिए कि यह सुरक्षित रूप से जुड़ा हुआ है और ढीला नहीं है, तार को धीरे से खींचें।

चरण 6: प्री-पावर सत्यापन। बिजली लगाने से पहले, निरंतरता की जांच करने के लिए मल्टीमीटर का उपयोग करें और सत्यापित करें कि शॉर्ट सर्किट या ढीले कनेक्शन जैसे कोई छिपे हुए खतरे तो नहीं हैं।

चरण 1: विशिष्टता मिलान। केबल के क्रॉस-सेक्शनल क्षेत्र के आधार पर उपयुक्त कॉपर लैग का सख्ती से चयन करें; उच्च आर्द्रता या बाहरी वातावरण के लिए, टिन-प्लेटेड, एंटी-ऑक्सीकरण तांबे के लग्स का चयन करें, और गैर-मानक, पतली दीवार वाले तांबे के कनेक्टर का उपयोग करने से सख्ती से बचें।

चरण 2: केबल पूर्व-उपचार। केबल इन्सुलेशन को ठीक से पट्टी करें ताकि उजागर तांबे की कोर की लंबाई लग के भीतर तांबे की ट्यूब की गहराई से मेल खाए; किसी भी ऑक्सीकरण परत को पॉलिश करने और हटाने के लिए सैंडपेपर का उपयोग करें, यह सुनिश्चित करते हुए कि प्रवाहकीय संपर्क सतह साफ है।

चरण 3: मानक क्रिम्पिंग। केन्द्रित, बहु-बिंदु क्रिम्प करने के लिए संबंधित डाई के साथ एक विशेष हाइड्रोलिक क्रिम्पिंग उपकरण का उपयोग करें; परिणामी क्रिम्प पूर्ण, दरारों से मुक्त और विरूपण से मुक्त होना चाहिए - अस्थायी क्रिम्पिंग के लिए साधारण सरौता का उपयोग करने से सख्ती से बचें।

चरण 4: इन्सुलेशन संरक्षण। सिकुड़े हुए क्षेत्र को गर्मी-प्रतिरोधी हीट-सिकोड़ने वाली ट्यूबिंग से ढक दें; गर्मी को समान रूप से लागू करने के लिए हीट गन का उपयोग करें, जिससे टयूबिंग सिकुड़ जाएगी और कनेक्शन सील हो जाएगा। बाहरी अनुप्रयोगों के लिए, वॉटरप्रूफ इन्सुलेशन रैपिंग की एक अतिरिक्त परत जोड़ें।

चरण 5: टर्मिनल कनेक्शन। क्रिम्प्ड कॉपर लैग को टर्मिनल की प्रवाहकीय सतह के सामने रखें, यह सुनिश्चित करते हुए कि यह वर्गाकार और बिना झुके संरेखित है।

चरण 6: टॉर्क कसना। निर्दिष्ट मानक टॉर्क मान पर कनेक्शन को कसने के लिए एक टॉर्क रिंच का उपयोग करें, जिससे बहुत अधिक ढीला होने (जिसके कारण अधिक गर्मी होती है) या बहुत तंग होने (जिसके कारण धागे टूट जाते हैं या टर्मिनल हाउसिंग टूट जाती है) के कारण होने वाली समस्याओं से बचा जा सकता है।

चरण 7: तापमान वृद्धि सत्यापन। पूरे लोड के तहत संचालन के बाद, कनेक्शन बिंदु का तापमान मापें; जोड़ पर तापमान वृद्धि को उद्योग मानकों द्वारा स्थापित सुरक्षित सीमा के भीतर बनाए रखा जाना चाहिए।

1. **नंगी, भारी-गेज केबलों का सीधा समापन:** यह अभ्यास आर्किंग और टर्मिनल बर्न-आउट का एक उच्च जोखिम पैदा करता है।

2. **केबल लग्स और केबल विशिष्टताओं के बीच बेमेल:** हेवी-गेज केबलों के लिए कम आकार के लग्स का उपयोग करने से अनुचित क्रिम्पिंग होती है और गुप्त सुरक्षा खतरे पैदा होते हैं।

3. **क्रिम्प सुरक्षा की चूक:** बाहरी अनुप्रयोगों के लिए, सुरक्षात्मक उपायों की कमी से समय के साथ ऑक्सीकरण और क्षरण होता है, जिसके परिणामस्वरूप अंततः खराब विद्युत संपर्क होता है।

4. **टॉर्क नियंत्रण के बिना मैनुअल स्क्रू कसना:** नियंत्रित टॉर्क सेटिंग्स के बजाय केवल स्पर्श अनुभव पर भरोसा करने से वायरिंग कनेक्शन कंपन के कारण समय के साथ ढीले हो जाते हैं।
उपरोक्त अनुचित प्रथाएं घरेलू और अंतरराष्ट्रीय स्तर पर फोटोवोल्टिक और ऊर्जा भंडारण परियोजनाओं के स्वीकृति चरण के दौरान प्रमुख निरीक्षण बिंदु हैं।

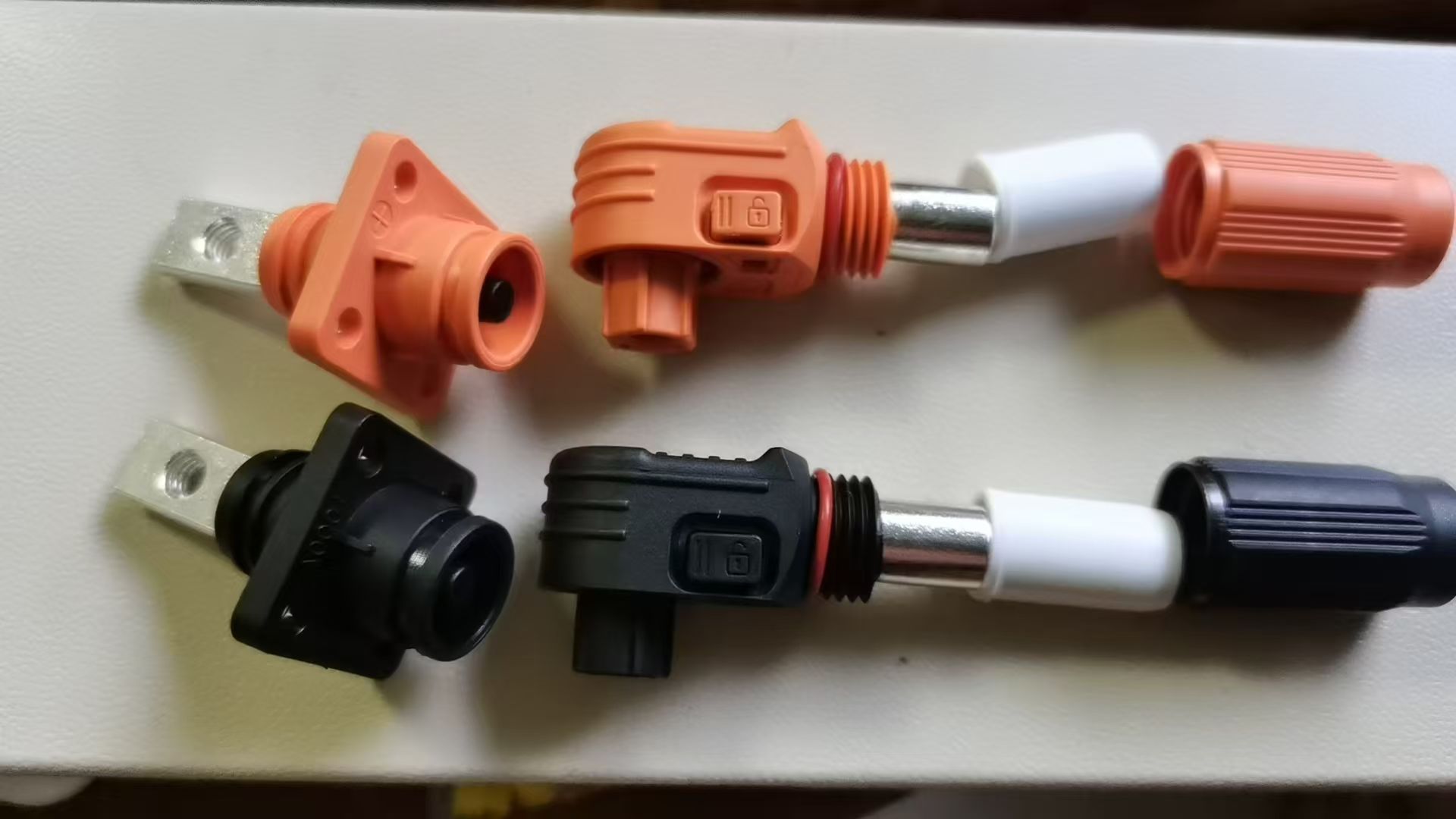

टेलियन वायरिंग टर्मिनलों की पूरी श्रृंखला राष्ट्रीय मानकों और आईईसी वायरिंग विशिष्टताओं का सख्ती से पालन करती है। प्रबलित धागा संरचनाओं के साथ संयुक्त उच्च चालकता तांबे की सामग्री की विशेषता, इन टर्मिनलों को मानक केबल लग्स के साथ निर्बाध संगतता के लिए डिज़ाइन किया गया है। वे कम संपर्क प्रतिरोध के साथ-साथ कंपन और तापमान में उतार-चढ़ाव के प्रति उच्च प्रतिरोध प्रदान करते हैं। इसके अलावा, टेलियन पूरी तरह से अनुपालन वाली वायरिंग प्राप्त करने और स्थिर, विश्वसनीय संचालन सुनिश्चित करने में विभिन्न नई ऊर्जा और औद्योगिक स्वचालन परियोजनाओं की सहायता के लिए व्यापक, एंड-टू-एंड चयन सहायता प्रदान करता है।
