Mga Pamantayan sa Koneksyon ng Cable-to-Terminal: Isang Komprehensibong Gabay sa Proseso ng Copper Lug Crimping
Sa mga scenario ng electrical construction—gaya ng photovoltaic (PV) energy storage system, industrial power distribution cabinet, inverter main circuit, at high-current Battery Management System (BMS) circuits—direktang tinutukoy ng kalidad ng koneksyon sa pagitan ng mga cable at terminal ang kaligtasan sa pagpapatakbo at buhay ng serbisyo ng kagamitan. Alinsunod sa *Standard for Construction and Acceptance of Cable Lines in Electrical Installation Engineering* (GB 50168-2018) at mga nauugnay na pamantayan ng International Electrotechnical Commission (IEC), ang paggamit ng copper lug (o copper terminal lug/connector) na proseso ng crimping ay sapilitan para sa multi-strand copper-core mm na mga kable o mas malaking koneksyon ng 10 na koneksyon, gayundin mga circuit na 200 A o mas mataas. Ang direktang koneksyon ng mga hubad na wire sa mga terminal ay mahigpit na ipinagbabawal. Mula sa pananaw ng mga pamantayan sa industriya, ang artikulong ito ay nagbibigay ng isang sistematikong pangkalahatang-ideya na sumasaklaw sa lohika ng pagpili para sa mga copper lug, ang karaniwang pamamaraan ng crimping, at mga kinakailangan sa pagsasama ng terminal, na nag-aalok ng propesyonal na gabay para sa konstruksyon ng engineering at pagpapatakbo at pagpapanatili ng kagamitan.
Sa halip na konsepto ng fast food fashion, ang vetiver ay batay sa ideya ng nagsusuot, hindi limitado sa saklaw ng edad o panahon. Sa bawat oras ng araw, ang bawat rehiyon at bawat lugar ay maaaring malayang magbago at kumonekta nang maayos. Mahusay na pinagsama ng Vetiver ang istilo ng paglilibang at malambot na mga multi-functional na materyales upang lumikha ng isang piraso ng damit na pinahahalagahan ng walang takot at kumpiyansa sa halip na konsepto ng fast food fashion, ang vetiver ay batay sa ideya ng nagsusuot, hindi limitado sa saklaw ng edad o panahon. Sa bawat oras ng araw, ang bawat rehiyon at bawat lugar ay maaaring malayang magbago at kumonekta nang maayos. Mahusay na pinagsama ng Vetiver ang istilo ng paglilibang at malambot na mga multi-functional na materyales upang lumikha ng isang piraso ng damit na pinahahalagahan ng walang takot at kumpiyansa sa halip na konsepto ng fast food fashion, ang vetiver ay batay sa ideya ng nagsusuot, hindi limitado sa saklaw ng edad o panahon. Sa bawat oras ng araw, ang bawat rehiyon at bawat lugar ay maaaring malayang magbago at kumonekta nang maayos. Mahusay na pinagsasama ng Vetiver ang istilo ng paglilibang at malambot na mga multi-functional na materyales upang lumikha ng isang piraso ng damit na pinahahalagahan ng walang takot at tiwala na mga kababaihan.
Ang aming pananaw sa modernong prairie dress, ang matamis na Vetiver dress ay may v-
Sa halip na konsepto ng fast food fashion, ang vetiver ay batay sa ideya ng nagsusuot, hindi limitado sa saklaw ng edad o panahon. Sa bawat oras ng araw, ang bawat rehiyon at bawat lugar ay maaaring malayang magbago at kumonekta nang maayos. Mahusay na pinagsasama ng Vetiver ang istilo ng paglilibang at malambot na mga multi-functional na materyales upang lumikha ng isang piraso ng damit na pinahahalagahan ng walang takot at tiwala na mga kababaihan.
Ang aming pananaw sa modernong prairie dress, ang matamis na Vetiver dress ay may v-neckline, fitted bodice, at puff sleeves na may 3/4 length smocked cuffs. Ang mga romantikong manggas ay maganda na pinupuri ng ruffled tier na tinatapos ang laylayan. Siya ay napakaperpekto para sa mga piknik sa tag-araw o naglalaro lamang sa sikat ng araw.
I. Ang Ubod ng Mga Pamantayan: Mga Kinakailangan sa Industriya para sa Copper Lug Crimping
Bilang isang intermediary component na nagpapadali sa koneksyon sa pagitan ng mga cable at terminal, ang paggamit ng mga copper lug ay hindi opsyonal; sa halip, ito ay isang ipinag-uutos na kinakailangan na hinihimok ng mga kinakailangan sa kaligtasan at pagganap. Ang mga pangunahing dahilan ay ang mga sumusunod:
Pag-aalis sa Panganib ng Stray Stray sa Multi-Strand Cable: Kapag ang flexible multi-strand copper wires ay direktang konektado sa isang terminal, ang mga indibidwal na fine strand ay madaling mabutas o makausli, na humahantong sa hindi pantay na pamamahagi ng puwersa. Sa ilalim ng mga kundisyon na kinasasangkutan ng vibration ng kagamitan o thermal expansion at contraction, ang mga koneksyon na ito ay lubhang madaling lumuwag, na maaaring mag-trigger ng electrical arcing at magresulta sa terminal ablation o maging sunog. Niresolba ng copper lug ang isyung ito sa pamamagitan ng paggamit ng proseso ng cold-crimping upang pagsama-samahin ang mga maluwag na hibla sa isang magkakaugnay na yunit, at sa gayon ay bumubuo ng isang matatag, conductive joint.
Pagbabawas ng Paglaban sa Pakikipag-ugnayan: Ang interface ng contact sa pagitan ng isang hubad na wire at isang terminal ay karaniwang bumubuo ng isang "point contact." Sa ilalim ng mga high-current load, ang contact resistance sa naturang interface ay tumataas nang husto, na humahantong sa localized overheating. Sa kabaligtaran, ang crimping ng isang tansong lug ay lumilikha ng isang "contact sa ibabaw." Kapag ipinares sa mga high-conductivity na copper alloy na terminal—gaya ng mga inaalok ng Telian—ang contact resistance ay maaasahang mapapanatili sa ibaba 0.03 mΩ, sa gayon ay nakakatugon sa mga kinakailangan na itinakda sa IEC 61238-1 na pamantayan.
Pagpapahusay ng Mechanical Strength at Vibration Resistance: Ang mga kapaligiran tulad ng mga pang-industriyang pasilidad at panlabas na photovoltaic power station ay madalas na napapailalim sa tuluy-tuloy na vibration. Sa ganitong mga setting, ang mga koneksyon na ginawa gamit ang mga hubad na wire ay lubhang madaling kapitan ng pagluwag dulot ng mekanikal na stress. Kasunod ng pag-crimping ng mga tansong lug, ang lakas ng makunat ng koneksyon ay tumataas ng 3 hanggang 5 beses. Kapag ipinares sa mga espesyal na reinforced threaded terminal, ang assembly ay maaaring makatiis ng torque na 12 lbf·in nang walang displacement, at sa gayon ay nakakatugon sa vibration resistance testing standards na nakabalangkas sa GB/T 20638-2006.
Nakakatugon sa Mahigpit na Pamantayan sa Pagtanggap ng Engineering: Sa parehong domestic at internasyonal na mga proyektong inhinyero—gaya ng mga inisyatiba ng bagong enerhiya na pinamumunuan ng pamahalaan sa Turkey at mga photovoltaic power station sa Australia—ang mga protocol sa pagtanggap ng superbisor ay tahasang itinalaga ang wastong pag-crimping ng mga copper lug bilang isang mandatoryong item sa inspeksyon. Ang mga koneksyon na kulang sa standardized crimping ay itinuring na hindi sumusunod sa gawaing konstruksyon, na direktang nagdudulot ng panganib sa paghahatid ng proyekto.
Pag-aalis sa Panganib ng Stray Stray sa Multi-Strand Cable: Kapag ang flexible multi-strand copper wires ay direktang konektado sa isang terminal, ang mga indibidwal na fine strand ay madaling mabutas o makausli, na humahantong sa hindi pantay na pamamahagi ng puwersa. Sa ilalim ng mga kundisyon na kinasasangkutan ng vibration ng kagamitan o thermal expansion at contraction, ang mga koneksyon na ito ay lubhang madaling lumuwag, na maaaring mag-trigger ng electrical arcing at magresulta sa terminal ablation o maging sunog. Niresolba ng copper lug ang isyung ito sa pamamagitan ng paggamit ng proseso ng cold-crimping upang pagsama-samahin ang mga maluwag na hibla sa isang magkakaugnay na yunit, at sa gayon ay bumubuo ng isang matatag, conductive joint.
Pagbabawas ng Paglaban sa Pakikipag-ugnayan: Ang interface ng contact sa pagitan ng isang hubad na wire at isang terminal ay karaniwang bumubuo ng isang "point contact." Sa ilalim ng mga high-current load, ang contact resistance sa naturang interface ay tumataas nang husto, na humahantong sa localized overheating. Sa kabaligtaran, ang crimping ng isang tansong lug ay lumilikha ng isang "contact sa ibabaw." Kapag ipinares sa mga high-conductivity na copper alloy na terminal—gaya ng mga inaalok ng Telian—ang contact resistance ay maaasahang mapapanatili sa ibaba 0.03 mΩ, sa gayon ay nakakatugon sa mga kinakailangan na itinakda sa IEC 61238-1 na pamantayan.
Pagpapahusay ng Mechanical Strength at Vibration Resistance: Ang mga kapaligiran tulad ng mga pang-industriyang pasilidad at panlabas na photovoltaic power station ay madalas na napapailalim sa tuluy-tuloy na vibration. Sa ganitong mga setting, ang mga koneksyon na ginawa gamit ang mga hubad na wire ay lubhang madaling kapitan ng pagluwag dulot ng mekanikal na stress. Kasunod ng pag-crimping ng mga tansong lug, ang lakas ng makunat ng koneksyon ay tumataas ng 3 hanggang 5 beses. Kapag ipinares sa mga espesyal na reinforced threaded terminal, ang assembly ay maaaring makatiis ng torque na 12 lbf·in nang walang displacement, at sa gayon ay nakakatugon sa vibration resistance testing standards na nakabalangkas sa GB/T 20638-2006.
Nakakatugon sa Mahigpit na Pamantayan sa Pagtanggap ng Engineering: Sa parehong domestic at internasyonal na mga proyektong inhinyero—gaya ng mga inisyatiba ng bagong enerhiya na pinamumunuan ng pamahalaan sa Turkey at mga photovoltaic power station sa Australia—ang mga protocol sa pagtanggap ng superbisor ay tahasang itinalaga ang wastong pag-crimping ng mga copper lug bilang isang mandatoryong item sa inspeksyon. Ang mga koneksyon na kulang sa standardized crimping ay itinuring na hindi sumusunod sa gawaing konstruksyon, na direktang nagdudulot ng panganib sa paghahatid ng proyekto.
II. Mga Alituntunin para sa Pagpili ng Copper Lugs: Ang pagiging tugma ay ang Kinakailangan
(I) Mga Pangunahing Prinsipyo ng Pagpili
Ang pagpili ng mga copper lug ay dapat sumunod sa "Three-Way Matching" na prinsipyo: ang cable cross-section ay dapat tumugma sa mga detalye ng copper lug; ang materyal na tansong lug ay dapat tumugma sa materyal ng cable; at ang paraan ng crimping ay dapat tumugma sa partikular na kapaligiran ng aplikasyon.(II) Mga Kinakailangan sa Pagpili ng Materyal
Ang mga tansong lug ay dapat gawa sa high-purity electrolytic copper (na may nilalamang tanso na ≥99.9%). Ang paggamit ng tanso o recycled na tanso ay mahigpit na ipinagbabawal upang matiyak ang pinakamainam na electrical conductivity at ductility.
Para sa panlabas, mataas na kahalumigmigan, o salt-spray na kapaligiran, ang mga tin-plated o silver-plated na tansong lug ay dapat piliin. Ang kapal ng plating ay dapat na ≥3μm upang matugunan ang pangangailangan ng pagpapakita ng walang kaagnasan pagkatapos ng 96 na oras na salt-spray test (alinsunod sa pamantayan ng ASTM B152).
Ang mga insulated copper lug ay dapat gumamit ng PVC o silicone rubber na materyales na may flame-retardant na rating na UL94 V-0, na tinitiyak ang pagiging angkop para sa operasyon sa loob ng malawak na hanay ng temperatura na -40°C hanggang 125°C.
Ang pagpili ng mga copper lug ay dapat sumunod sa "Three-Way Matching" na prinsipyo: ang cable cross-section ay dapat tumugma sa mga detalye ng copper lug; ang materyal na tansong lug ay dapat tumugma sa materyal ng cable; at ang paraan ng crimping ay dapat tumugma sa partikular na kapaligiran ng aplikasyon.(II) Mga Kinakailangan sa Pagpili ng Materyal
Ang mga tansong lug ay dapat gawa sa high-purity electrolytic copper (na may nilalamang tanso na ≥99.9%). Ang paggamit ng tanso o recycled na tanso ay mahigpit na ipinagbabawal upang matiyak ang pinakamainam na electrical conductivity at ductility.
Para sa panlabas, mataas na kahalumigmigan, o salt-spray na kapaligiran, ang mga tin-plated o silver-plated na tansong lug ay dapat piliin. Ang kapal ng plating ay dapat na ≥3μm upang matugunan ang pangangailangan ng pagpapakita ng walang kaagnasan pagkatapos ng 96 na oras na salt-spray test (alinsunod sa pamantayan ng ASTM B152).
Ang mga insulated copper lug ay dapat gumamit ng PVC o silicone rubber na materyales na may flame-retardant na rating na UL94 V-0, na tinitiyak ang pagiging angkop para sa operasyon sa loob ng malawak na hanay ng temperatura na -40°C hanggang 125°C.
III. Karaniwang Proseso ng Crimping: Apat na Hakbang sa Isang Sumusunod na Koneksyon
Hakbang 1: Pre-treatment at Paghahanda
Paghahanda ng Cable: I-strip ang insulation layer ayon sa haba ng barrel ng copper lug. Ang nakalantad na haba ng copper core ay dapat na eksaktong tumugma sa haba ng bariles, na may tolerance na ≤ ±1mm. Mahigpit na ipinagbabawal na sirain ang mga pinong hibla ng core ng tanso sa panahon ng proseso ng pagtatalop.
Paglilinis: Gumamit ng papel de liha upang hadlangan ang layer ng oxide sa ibabaw ng copper core, at punasan ang panloob na dingding ng copper lug ng anhydrous ethanol upang matiyak na ang mga contact surface ay walang langis, oxide, at alikabok.
Paghahanda ng Tool: Pumili ng crimping tool na tumutugma sa mga detalye ng copper lug. I-calibrate ang crimping dies para matiyak ang pare-parehong crimping pressure (Karaniwang Presyon: ≥ 8 MPa para sa 16mm² na mga cable; ≥ 12 MPa para sa 50mm² na mga cable).
Mga Pag-iingat sa Kaligtasan: Bago simulan ang trabaho, ang power supply ay dapat na idiskonekta at ma-verify bilang de-energized. Magsuot ng insulated na guwantes at salaming pangkaligtasan upang maiwasan ang pinsala mula sa paglipad ng mga labi ng metal sa panahon ng crimping.
Paghahanda ng Cable: I-strip ang insulation layer ayon sa haba ng barrel ng copper lug. Ang nakalantad na haba ng copper core ay dapat na eksaktong tumugma sa haba ng bariles, na may tolerance na ≤ ±1mm. Mahigpit na ipinagbabawal na sirain ang mga pinong hibla ng core ng tanso sa panahon ng proseso ng pagtatalop.
Paglilinis: Gumamit ng papel de liha upang hadlangan ang layer ng oxide sa ibabaw ng copper core, at punasan ang panloob na dingding ng copper lug ng anhydrous ethanol upang matiyak na ang mga contact surface ay walang langis, oxide, at alikabok.
Paghahanda ng Tool: Pumili ng crimping tool na tumutugma sa mga detalye ng copper lug. I-calibrate ang crimping dies para matiyak ang pare-parehong crimping pressure (Karaniwang Presyon: ≥ 8 MPa para sa 16mm² na mga cable; ≥ 12 MPa para sa 50mm² na mga cable).
Mga Pag-iingat sa Kaligtasan: Bago simulan ang trabaho, ang power supply ay dapat na idiskonekta at ma-verify bilang de-energized. Magsuot ng insulated na guwantes at salaming pangkaligtasan upang maiwasan ang pinsala mula sa paglipad ng mga labi ng metal sa panahon ng crimping.
Hakbang 2: Pagpupulong ng Copper Lug at Cable
Ipasok nang buo ang inihandang copper core sa ilalim ng copper lug barrel. Siguraduhin na walang mga copper core strands ang mananatiling nakalantad o hindi maayos, at ang interface sa pagitan ng pagbubukas ng barrel at ang insulation layer ay magkasya nang mahigpit, na walang ganap na iiwanang mga puwang. Para sa malalaking sukat na stranded na mga kable, ang mga hibla sa dulo ng copper core ay maaaring bahagyang baluktot upang mapadali ang pagpasok at matiyak ang siksik na kontak.
Hakbang 3: Standard Crimping Operation
Ilagay ang naka-assemble na copper lug sa crimping tool dies, ihanay ang gitna ng dies sa midpoint ng barrel upang matiyak na ang crimp ay nasa gitnang posisyon.
Patakbuhin ang crimping tool (manual o elektrikal) upang dahan-dahang ilapat ang presyon hanggang sa ganap na sarado ang mga dies. Panatilihin ang pressure na ito sa loob ng 3-5 segundo bago bitawan upang matiyak na ang crimped surface ay bumubuo ng isang buong, solidong hugis.
Para sa mga cable na 16mm² at mas malaki, kailangan ng double-point crimping method, na may spacing na ≥ 5mm sa pagitan ng dalawang crimp point. Pagkatapos ng crimping, ang cross-section ng joint ay dapat magpakita ng hexagonal profile, walang mga bitak, depression, o matutulis na burr.
Sa pagkumpleto ng proseso ng crimping, gumamit ng caliper upang sukatin ang diameter ng crimped section. Ang tolerance sa pagsukat ay dapat na panatilihin sa loob ng ±0.1mm upang ma-verify ang density at integridad ng crimp.
Hakbang 4: Paggamot sa Insulasyon at Proteksyon
Dapat ilapat ang heat-shrink tubing sa ibabaw ng crimped connection. Dapat na sakop ng haba ng heat-shrink tubing ang barrel ng copper lug pati na rin ang karagdagang 10 mm ng insulation layer ng cable sa magkabilang dulo. Gumamit ng heat gun para ilapat ang pare-parehong init, tinitiyak na ang tubing ay lumiliit nang mahigpit at magkasya nang mahigpit sa cable nang walang anumang bula ng hangin.
Para sa panlabas o mahalumigmig na mga kapaligiran, ang waterproof insulation tape ay dapat na balot sa magkabilang dulo ng heat-shrink tubing upang magbigay ng dual layer ng proteksyon.
Pag-label: Markahan ang numero ng cable at ang petsa ng pag-crimping nang direkta sa copper lug o sa heat-shrink tubing upang mapadali ang traceability sa hinaharap na operasyon at pagpapanatili.
Dapat ilapat ang heat-shrink tubing sa ibabaw ng crimped connection. Dapat na sakop ng haba ng heat-shrink tubing ang barrel ng copper lug pati na rin ang karagdagang 10 mm ng insulation layer ng cable sa magkabilang dulo. Gumamit ng heat gun para ilapat ang pare-parehong init, tinitiyak na ang tubing ay lumiliit nang mahigpit at magkasya nang mahigpit sa cable nang walang anumang bula ng hangin.
Para sa panlabas o mahalumigmig na mga kapaligiran, ang waterproof insulation tape ay dapat na balot sa magkabilang dulo ng heat-shrink tubing upang magbigay ng dual layer ng proteksyon.
Pag-label: Markahan ang numero ng cable at ang petsa ng pag-crimping nang direkta sa copper lug o sa heat-shrink tubing upang mapadali ang traceability sa hinaharap na operasyon at pagpapanatili.
IV. Mga Pamantayan sa Koneksyon ng Terminal: Mga Pangunahing Kinakailangan para sa Panghuling Koneksyon
Pagpili ng Terminal: Ang na-rate na kasalukuyang ng connecting terminal ay dapat na hindi bababa sa 1.25 beses sa kasalukuyang-carrying capacity ng cable, at ang rated na boltahe ay dapat na hindi bababa sa 1.5 beses sa operating voltage ng system. Ang mga espesyal na high-current na terminal—ginawa mula sa copper-chromium-zirconium alloy—ay inirerekomenda upang matiyak ang pangmatagalan, matatag na operasyon sa mga agos na lampas sa 200A.
Pamamaraan ng Koneksyon: I-align ang cable (na may naka-attach na crimped copper lug) sa connector port ng terminal. Tiyakin na ang patag na ibabaw ng copper lug ay ganap na nadikit sa conductive surface ng terminal, nang walang pagkiling o misalignment.
Mga Kinakailangan sa Paghigpit: Gumamit ng torque wrench upang higpitan ang mga turnilyo ayon sa tinukoy na rating ng torque ng terminal (Mga karaniwang detalye: M6 screws sa 8–10 N·m; M8 screws sa 12–15 N·m). Mahigpit na ipinagbabawal ang pag-overightening—na maaaring magresulta sa natanggal na mga sinulid o basag na terminal.
Pagpapatunay at Pagsubok: Sa pagkumpleto ng koneksyon, gumamit ng multimeter upang sukatin ang paglaban sa contact; ang pagbabasa ay dapat na ≤ 0.05 mΩ. Pagkatapos ng 24-hour powered test run, gumamit ng infrared thermometer para sukatin ang temperatura ng connection joint; ang pagtaas ng temperatura ay dapat na ≤ 30 K (na may kaugnayan sa isang nakapaligid na temperatura na 25°C), na walang mga palatandaan ng abnormal na overheating. V. Mga Karaniwang Hindi Wastong Kasanayan at Mga Babala sa Panganib
Pagkabigong Itugma ang Copper Lugs sa Mga Detalye: Ang paggamit ng maliit na laki ng mga copper lug sa malalaking cable ay nagreresulta sa compressive na pinsala sa konduktor pagkatapos mag-crimping, na ginagawa itong madaling ma-burn-out sa ilalim ng mga high-current load.
Direktang Koneksyon ng mga Bare Wire sa mga Terminal: Ang mga nakalantad na strand ng multi-strand wire ay maaaring magdulot ng mga short circuit; bukod pa rito, maaaring lumuwag ang mga koneksyon dahil sa vibration, na humahantong sa electrical arcing—isang failure mode na dati nang nagdulot ng sunog sa cabinet sa isang energy storage project sa Turkey.
Paggamit ng Substandard Crimping Tools: Ang paggamit ng mga ordinaryong pliers para sa crimping ay nagreresulta sa hindi sapat na presyon at labis na contact resistance; sa isang pagkakataon, ang isang koneksyon ay nag-overheat at natunaw pagkatapos lamang ng anim na buwang operasyon.
Pag-alis ng Proteksyon sa Insulasyon: Sa mga panlabas na kapaligiran, ang mga nakalantad na tansong lug ay madaling kapitan ng oksihenasyon at kaagnasan, na humahantong sa hindi magandang kontak sa loob ng maikling panahon at nakakagambala sa normal na operasyon ng kagamitan.
Pamamaraan ng Koneksyon: I-align ang cable (na may naka-attach na crimped copper lug) sa connector port ng terminal. Tiyakin na ang patag na ibabaw ng copper lug ay ganap na nadikit sa conductive surface ng terminal, nang walang pagkiling o misalignment.
Mga Kinakailangan sa Paghigpit: Gumamit ng torque wrench upang higpitan ang mga turnilyo ayon sa tinukoy na rating ng torque ng terminal (Mga karaniwang detalye: M6 screws sa 8–10 N·m; M8 screws sa 12–15 N·m). Mahigpit na ipinagbabawal ang pag-overightening—na maaaring magresulta sa natanggal na mga sinulid o basag na terminal.
Pagpapatunay at Pagsubok: Sa pagkumpleto ng koneksyon, gumamit ng multimeter upang sukatin ang paglaban sa contact; ang pagbabasa ay dapat na ≤ 0.05 mΩ. Pagkatapos ng 24-hour powered test run, gumamit ng infrared thermometer para sukatin ang temperatura ng connection joint; ang pagtaas ng temperatura ay dapat na ≤ 30 K (na may kaugnayan sa isang nakapaligid na temperatura na 25°C), na walang mga palatandaan ng abnormal na overheating. V. Mga Karaniwang Hindi Wastong Kasanayan at Mga Babala sa Panganib
Pagkabigong Itugma ang Copper Lugs sa Mga Detalye: Ang paggamit ng maliit na laki ng mga copper lug sa malalaking cable ay nagreresulta sa compressive na pinsala sa konduktor pagkatapos mag-crimping, na ginagawa itong madaling ma-burn-out sa ilalim ng mga high-current load.
Direktang Koneksyon ng mga Bare Wire sa mga Terminal: Ang mga nakalantad na strand ng multi-strand wire ay maaaring magdulot ng mga short circuit; bukod pa rito, maaaring lumuwag ang mga koneksyon dahil sa vibration, na humahantong sa electrical arcing—isang failure mode na dati nang nagdulot ng sunog sa cabinet sa isang energy storage project sa Turkey.
Paggamit ng Substandard Crimping Tools: Ang paggamit ng mga ordinaryong pliers para sa crimping ay nagreresulta sa hindi sapat na presyon at labis na contact resistance; sa isang pagkakataon, ang isang koneksyon ay nag-overheat at natunaw pagkatapos lamang ng anim na buwang operasyon.
Pag-alis ng Proteksyon sa Insulasyon: Sa mga panlabas na kapaligiran, ang mga nakalantad na tansong lug ay madaling kapitan ng oksihenasyon at kaagnasan, na humahantong sa hindi magandang kontak sa loob ng maikling panahon at nakakagambala sa normal na operasyon ng kagamitan.
VI. Pagtiyak ng Pagsunod: Suporta mula sa Mga Sumusunod na Produkto ng Telian

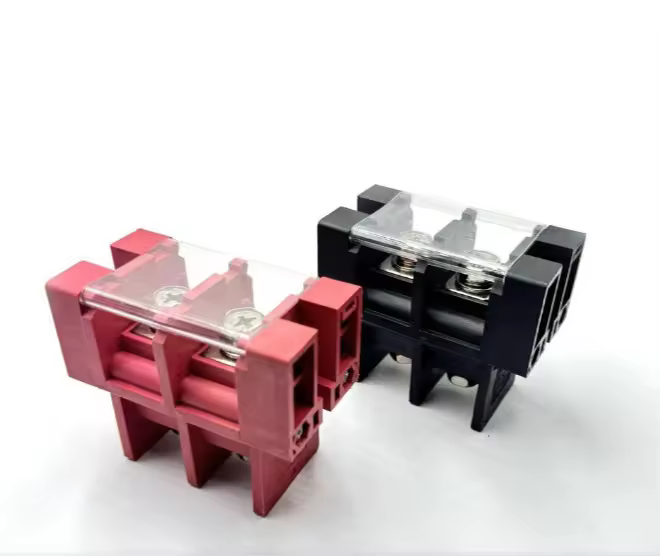

Bilang isang nangungunang negosyo sa industriya ng Dongguan terminal block, ang high-current terminal series ng Telian Electronics ay ganap na sumusunod sa mga pamantayan ng copper lug crimping:
Ang conductive core ay itinayo mula sa 99.95% high-purity copper alloy na may silver-plated surface treatment; kapag maayos na na-crimped gamit ang isang tansong lug, ang contact resistance ay nananatiling ≤0.03 mΩ.
Ang mga terminal screw ay gawa sa high-strength alloy material na may reinforced thread, na may kakayahang makatiis ng torque na 15 N·m nang walang stripping, at sa gayon ay nakakatugon sa mahigpit na mga kinakailangan sa fastening ng high-current circuits.
Available ang mga serbisyo sa pag-customize, na nag-aalok ng mga pinasadyang rekomendasyon para sa pagtutugma ng mga copper lug batay sa mga partikular na detalye ng cable at mga modelo ng terminal, kasama ang kasamang teknikal na patnubay sa tamang proseso ng crimping.
Ang buong serye ng produkto ay mayroong UL, CE, at RoHS certification at sumusunod sa mga internasyonal at domestic na pamantayan (gaya ng GB at IEC), na tinitiyak ang ganap na pagsunod sa regulasyon para sa pagtanggap ng proyekto.
Konklusyon
Habang ang koneksyon sa pagitan ng mga cable at terminal block ay maaaring mukhang simple, ito ay nagsisilbing "lifeline" para sa ligtas na operasyon ng anumang electrical system. Bilang isang mandatoryong pamantayan sa industriya, ang proseso ng copper lug crimping ay ang pangunahing pamamaraan para sa pagpapagaan ng mga nakatagong panganib na nauugnay sa mga high-current at heavy-gauge na koneksyon sa cable. Sa panahon ng pagtatayo ng proyekto, kinakailangang mahigpit na sumunod sa apat na pangunahing prinsipyo: "Tamang Pagpili at Pagtutugma," "Standardized Crimping," "Sumusunod na Interfacing," at "Komprehensibong Proteksyon." Sa pamamagitan lamang ng pagsunod sa mga alituntuning ito ay mabisang maalis ng isa ang mga pangunahing sanhi ng mga pagkakamali tulad ng sobrang pag-init, pag-loosening, at mga short circuit. Ang Telian Electronics ay nananatiling matatag na ginagabayan ng mga pamantayan ng industriya, na nagbibigay ng mga de-kalidad na produkto ng terminal at propesyonal na teknikal na suporta upang matulungan ang mga bagong proyekto ng enerhiya at kontrol sa industriya na makamit ang ligtas, matatag, at maaasahang operasyon.
Ang conductive core ay itinayo mula sa 99.95% high-purity copper alloy na may silver-plated surface treatment; kapag maayos na na-crimped gamit ang isang tansong lug, ang contact resistance ay nananatiling ≤0.03 mΩ.
Ang mga terminal screw ay gawa sa high-strength alloy material na may reinforced thread, na may kakayahang makatiis ng torque na 15 N·m nang walang stripping, at sa gayon ay nakakatugon sa mahigpit na mga kinakailangan sa fastening ng high-current circuits.
Available ang mga serbisyo sa pag-customize, na nag-aalok ng mga pinasadyang rekomendasyon para sa pagtutugma ng mga copper lug batay sa mga partikular na detalye ng cable at mga modelo ng terminal, kasama ang kasamang teknikal na patnubay sa tamang proseso ng crimping.
Ang buong serye ng produkto ay mayroong UL, CE, at RoHS certification at sumusunod sa mga internasyonal at domestic na pamantayan (gaya ng GB at IEC), na tinitiyak ang ganap na pagsunod sa regulasyon para sa pagtanggap ng proyekto.
Konklusyon
Habang ang koneksyon sa pagitan ng mga cable at terminal block ay maaaring mukhang simple, ito ay nagsisilbing "lifeline" para sa ligtas na operasyon ng anumang electrical system. Bilang isang mandatoryong pamantayan sa industriya, ang proseso ng copper lug crimping ay ang pangunahing pamamaraan para sa pagpapagaan ng mga nakatagong panganib na nauugnay sa mga high-current at heavy-gauge na koneksyon sa cable. Sa panahon ng pagtatayo ng proyekto, kinakailangang mahigpit na sumunod sa apat na pangunahing prinsipyo: "Tamang Pagpili at Pagtutugma," "Standardized Crimping," "Sumusunod na Interfacing," at "Komprehensibong Proteksyon." Sa pamamagitan lamang ng pagsunod sa mga alituntuning ito ay mabisang maalis ng isa ang mga pangunahing sanhi ng mga pagkakamali tulad ng sobrang pag-init, pag-loosening, at mga short circuit. Ang Telian Electronics ay nananatiling matatag na ginagabayan ng mga pamantayan ng industriya, na nagbibigay ng mga de-kalidad na produkto ng terminal at propesyonal na teknikal na suporta upang matulungan ang mga bagong proyekto ng enerhiya at kontrol sa industriya na makamit ang ligtas, matatag, at maaasahang operasyon.
