Soldadura de PCBTerminalesy baterías: la solución de conexión definitiva para BMS e inversores

En los nuevos sistemas energéticos y de potencia industrial, la confiabilidad de las conexiones eléctricas determina directamente la seguridad, la eficiencia y la vida útil de todo el equipo.Terminales de soldadura de PCB, también conocido comotornillo de placa de circuito impresoterminales, son componentes centrales que conectan de forma segura cables externos a placas de circuito impreso (PCB). Como fabricante líder especializado en I+D y producción de terminales de PCB,TELIAN(DongguanTelianElectrónica Co., Ltd.)ofertas terminadas1.000 modelosde soldadura de PCBterminales, Perfectamente compatible con los principales BMS e inversores del mercado. Este artículo profundizará en la definición, los parámetros principales, la resistencia de la fábrica y las aplicaciones clave deTELIANsoldadura de PCBterminalesen baterías, BMS e inversores, destacando sus ventajas irremplazables en los nuevos sistemas energéticos.

¿Qué es la soldadura de PCB?Terminales?

soldadura de PCBterminales(tornillo de PCBterminales)son componentes electromecánicos diseñados para soldarse directamente en PCB, proporcionando una interfaz estable y confiable entre cables externos y placas de circuito. Integran las funciones de conducción eléctrica, fijación de cables y aislamiento, sirviendo como puente para la conexión de circuitos y la integración de redes en dispositivos electrónicos.

Funciones principales

• Conecte de forma segura cables de cobre a PCB para transmisión de energía y señal.
• Organice redes de cableado complejas para simplificar el montaje y el mantenimiento.
• Proporciona continuidad eléctrica estable, reduciendo la resistencia de contacto y la generación de calor.
• Aísle y proteja los circuitos para evitar cortocircuitos y descargas eléctricas.

Estructura básica

• parte conductora: Hecho de aleación de cobre de alta calidad (latón/cobre estañado) para una alta conductividad y resistencia a la corrosión.
• Vivienda aislante: Plástico de ingeniería ignífugo (PA66/PBT, UL94 V‑0) para aislamiento eléctrico y protección mecánica.

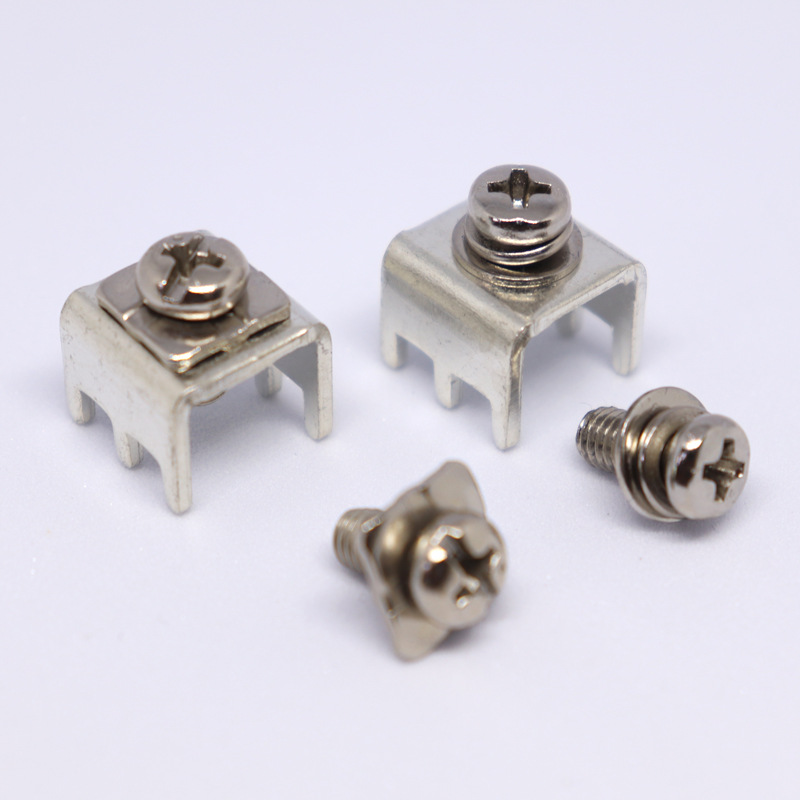

• Mecanismo de sujeción de tornillo: Fije los cables firmemente para garantizar la resistencia a las vibraciones y una conexión estable.

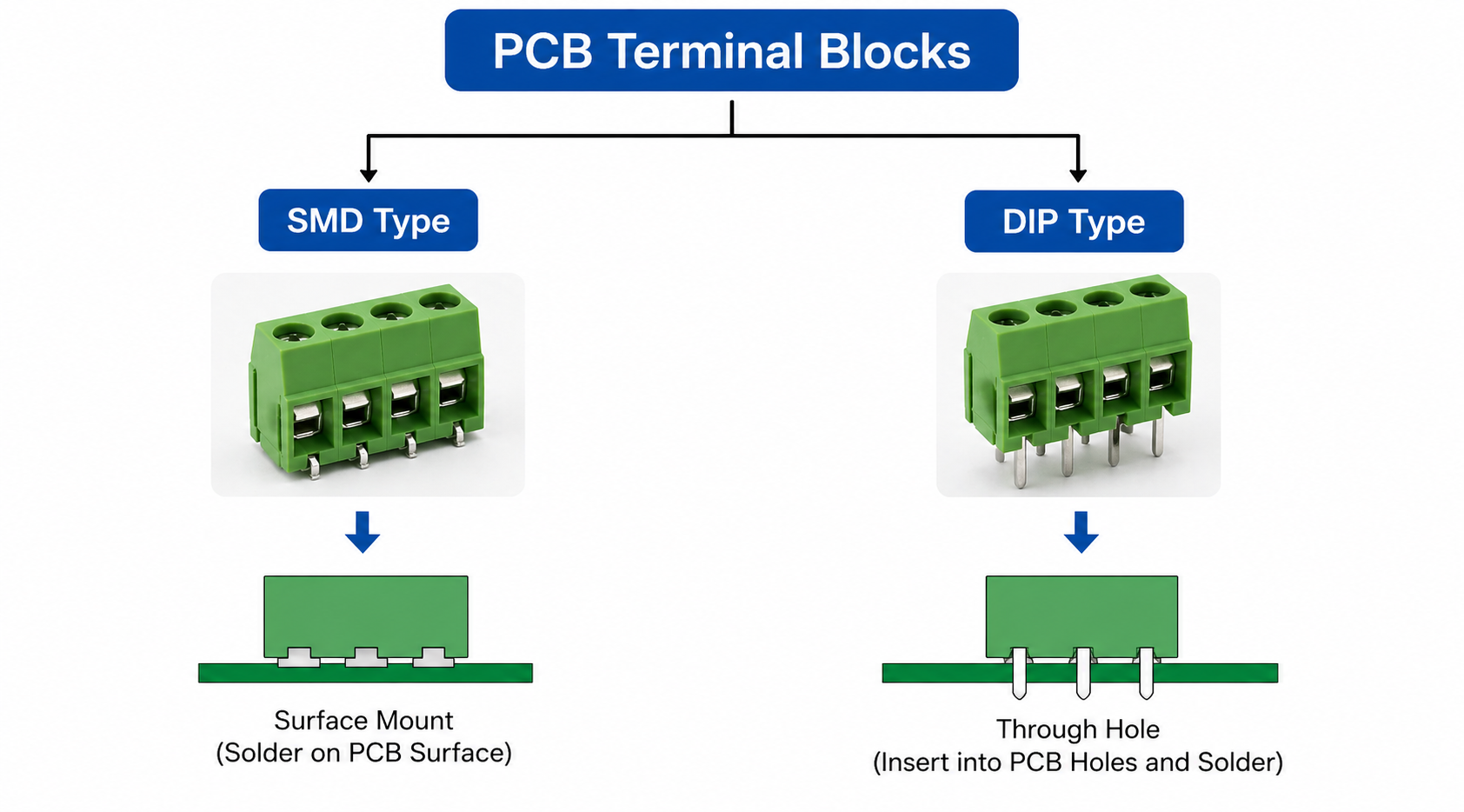

• Pasadores de soldadura: Soldadas a almohadillas de PCB, disponibles en diseños de orificio pasante (DIP) o montaje en superficie (SMT).

Acerca deTELIANy DongguanTelianElectrónica Co., Ltd.

Nuestras principales fortalezas

1. Especialización en soldadura de PCB.terminales: ConMás de 1000 modelos,TELIANes un fabricante profesional de soldadura de PCBterminales, que cubre varias especificaciones actuales, número de pines y métodos de instalación.
2. Fuertes capacidades de I+D y personalización: Diseño independiente de productos, desarrollo de moldes, estampado, moldeo por inyección y soporte para líneas de montaje automatizadas.Personalización OEM/ODMpara satisfacer las necesidades personalizadas de los clientes.
3. Amplio rango de corriente: Los productos pueden fabricarse a partir de20A a 300A, adaptándose a circuitos de señal de baja potencia y sistemas inversores/almacenamiento de energía de alta potencia.
4. Certificación de calidad estricta: Todos los productos cumplen conCertificación UL retardante de llamayCertificación ambiental RoHS, cumpliendo con los estándares internacionales de seguridad y medio ambiente.
5. Alta resistencia a la corrosión: Capaz de diseñar y fabricar productos que pasanPrueba de niebla salina de 72 horas, adecuado para entornos hostiles como alta humedad y corrosión.
6. Equipo de producción avanzado: Equipado con instrumentos de prueba de precisión, equipos de procesamiento de moldes, máquinas estampadoras de hardware de alta precisión, máquinas de moldeo de plástico y líneas de ensamblaje automatizadas para garantizar la consistencia y confiabilidad del producto.
7. Amplio reconocimiento en el mercado: Los productos se utilizan ampliamente en almacenamiento de energía en baterías, inversores fotovoltaicos, BMS, sistemas de carga de vehículos eléctricos, control industrial y otros campos, y prestan servicios a clientes de todo el mundo.

Parámetros técnicos clave de la soldadura de PCBTerminales







El rendimiento de la soldadura de PCB.terminalesAfecta directamente a la estabilidad y seguridad del sistema. Los dos parámetros técnicos más críticos soncapacidad de carga actualyresistencia a la oxidación.

1. Capacidad de carga actual

• TELIAN'Srango:20A a 300A, que abarca desde circuitos de control de baja potencia hasta circuitos principales inversores/almacenamiento de energía de alta potencia.
• Ventaja material: Aleación de cobre de alta pureza (cobre/latón T2) con baja resistencia de contacto y excelente conductividad térmica, lo que reduce la generación de calor durante el funcionamiento con alta corriente.
• Escenarios de aplicación: 20 A–50 A para señal BMS y circuitos de baja potencia; 100 A–300 A para circuitos principales de batería, circuitos de entrada de CC del inversor y circuitos de salida de CA.

2. Resistencia al óxido (resistencia a la corrosión)

• TELIAN'Scapacidad: Soporte de productos estándarPrueba de niebla salina de 24 a 48 horas; Los productos personalizados pueden alcanzarPrueba de niebla salina de 72 horas, cumpliendo con los requisitos de alta resistencia a la corrosión.
• Tratamiento superficial: Estañado, niquelado o plateado en piezas conductoras para mejorar la resistencia a la corrosión y la conductividad.
• Material aislante: Plástico de ingeniería de alta tenacidad, resistente a la corrosión, resistente al envejecimiento y la erosión química.

Otros parámetros importantes

• Tensión nominal: 300V–1000V, cumpliendo con los requisitos de voltaje de baterías e inversores.
• Rango de calibre de cable: 0,5 mm²–50 mm², adaptándose a diferentes tamaños de cables.
• retardante de llama: Nivel UL94 V‑0, evitando la propagación del fuego en caso de sobrecarga o cortocircuito.
• Resistencia a la temperatura: -40°C a +105°C, adecuado para entornos operativos extremos.





Los sistemas de baterías, BMS (sistemas de gestión de baterías) y los inversores son componentes centrales de los nuevos sistemas energéticos, que requierenConexiones de alta estabilidad, baja impedancia, alta seguridad y resistentes a vibraciones..TELIANsoldadura de PCBterminalesse utilizan ampliamente en estos campos con un rendimiento excepcional, convirtiéndose en la solución de conexión preferida para los principales fabricantes de inversores y BMS.

1. Aplicación en BMS (Sistema de Gestión de Baterías)

BMS es el "cerebro" de los paquetes de baterías, responsable de monitorear el voltaje, la corriente, la temperatura de la batería y de proteger las baterías contra sobrecargas, sobredescargas y sobrecorrientes. Requiere conexiones estables entre la PCB BMS y las celdas de batería, módulos y cargas externas.

Aplicaciones típicas

• Muestreo de voltaje de celda de batería: Conecte los puertos de muestreo BMS a las celdas de la batería para monitorear el voltaje en tiempo real.
• Conexión del sensor de temperatura: Vincule sensores de temperatura NTC a BMS para detectar la temperatura de la batería.
• Conexión del circuito de alimentación: Conecte la alimentación principal del BMS (20 A–100 A) a los módulos de batería y cargas externas.
• Interfaz de comunicación: Conecte las líneas de comunicación CAN/RS485 a BMS para la transmisión de datos.
• Cableado del circuito de protección: Conecte fusibles, relés y componentes de protección al BMS.

Ventajas principales

• Alta compatibilidad:Más de 1000 modelosadaptarse a los diseños BMS convencionales (2 a 24 pines, paso de 3,81 mm a 10,16 mm).
• Transmisión de señal estable de baja corriente: La baja resistencia de contacto garantiza un muestreo preciso de las señales de voltaje y temperatura.
• Soporte de energía de alta corriente: El rango de corriente de 20 A a 300 A cumple con los requisitos de transmisión de energía del circuito principal de BMS.
• Resistencia a las vibraciones: El mecanismo de sujeción del tornillo evita que se afloje en vehículos eléctricos, gabinetes de almacenamiento de energía y otros entornos de vibración.
• Diseño compacto: El tamaño pequeño ahorra espacio en la PCB, adecuado para diseños BMS compactos.
• Certificado UL y RoHS: Seguro y respetuoso con el medio ambiente, cumpliendo con los nuevos estándares mundiales de productos energéticos.

2. Aplicación en Inversores (Almacenamiento de Energía e Inversores Fotovoltaicos)

Aplicaciones típicas

• Conexión de entrada CC: Conecte la alimentación CC de la batería (100 A–300 A) al circuito principal del inversor.
• Conexión de salida de CA: Conecte la alimentación de CA del inversor (50 A–200 A) a la red o a las cargas.
• Cableado de señal de control: Conecte el PLC, los sensores y las líneas de comunicación al tablero de control del inversor.
• Conexión del circuito auxiliar: Conecte ventiladores de refrigeración, relés y componentes de protección.
• Conexión de paneles fotovoltaicos: Conecte la alimentación CC del panel fotovoltaico al terminal de entrada del inversor.

Ventajas principales

• Alta resistencia actual: Los modelos de alta corriente de 100 A a 300 A manejan las cargas máximas del inversor de manera confiable.
• Baja generación de calor: Las piezas conductoras de aleación de cobre de alta calidad minimizan la pérdida de energía y la generación de calor durante el funcionamiento con alta corriente.
• Antiinterferencia: El aislamiento estable y el aislamiento reducen la interferencia electromagnética (EMI) en circuitos de control sensibles.
• Estabilidad térmica: Los materiales retardantes de llama UL94 V‑0 resisten temperaturas extremas (-40 °C a +105 °C) sin deformación ni pérdida de rendimiento.
• Fácil mantenimiento: El diseño tipo tornillo permite un rápido reemplazo y mantenimiento del cable sin necesidad de soldar.
• Resistencia a la niebla salina durante 72 horas: Los productos personalizados se adaptan a entornos hostiles, como el almacenamiento de energía al aire libre y las centrales fotovoltaicas.

3. Aplicación en sistemas de baterías (almacenamiento de energía y baterías de energía)



Los sistemas de baterías (iones de litio, plomo-ácido, etc.) requieren conexiones estables entre celdas, módulos y circuitos externos.TELIANsoldadura de PCBterminalesDesempeña un papel clave en la integración del PACK de baterías y BMS.

Aplicaciones típicas

• Conexión en serie/paralelo del módulo de batería: Conecte módulos de batería en serie/paralelo para formar un paquete de baterías.
• Cableado interno del PACK de baterías: Conecte BMS, fusibles, relés y otros componentes dentro del paquete de baterías.
• Conexión interna-externa del gabinete de almacenamiento de energía: conecte paquetes de baterías a inversores, cargadores y cargas externas.
• Fuente de alimentación de almacenamiento de energía portátil: Conecte las celdas de la batería al tablero de control principal y a la interfaz de salida.

Ventajas principales

• Aislamiento seguro: La carcasa aislante evita cortocircuitos entre los polos positivo y negativo de la batería.
• Alta estabilidad actual: La baja resistencia de contacto reduce la generación de calor durante la carga/descarga, lo que mejora la eficiencia y la seguridad de la batería.
• Resistencia a las vibraciones: La sujeción segura evita que se afloje en entornos de almacenamiento de energía móvil y vehículos eléctricos.
• Diseño modular:Más de 1000 modelosAdmite combinación y expansión flexible, adaptándose a diferentes tamaños de paquetes de baterías y requisitos de energía.

¿Por qué elegir?TELIANSoldadura de PCBTerminalespara baterías e inversores?

1. Experiencia profesional: Especializados en soldadura de PCBterminalesconMás de 1000 modelos, entendiendo profundamente las necesidades de conexión de baterías e inversores.
2. Cobertura actual completa:20A–300ACumple con los requisitos de los circuitos de señal BMS, los circuitos principales de la batería y los circuitos inversores de alta potencia.
3. Certificaciones de calidad de primer nivel:Retardante de llama ULyRoHS ambientalLas certificaciones garantizan el cumplimiento global.
4. Resistencia superior a la corrosión:Prueba de niebla salina de 72 horasLa capacidad se adapta a nuevos entornos energéticos hostiles.
5. Fuerte personalización: El equipo profesional de I+D proporcionaOEM/ODMServicios de diseño personalizado.
6. Solución integral: Los productos terminales de serie completa (soldadura de PCB, riel DIN, pasamuros, alimentación, pasamuros) admiten adquisiciones en un solo lugar.

Mejores prácticas de seguridad y aplicación

1. Coincidir con la clasificación actual: No exceda la corriente nominal del terminal para evitar sobrecalentamiento, fusión o incendio.
2. Calibre de cable correcto: Utilice cables que coincidan con el rango de cables del terminal para garantizar un contacto confiable.
3. Instalación estandarizada: Suelde los pines firmemente a las almohadillas de PCB; apriete los tornillos al par especificado (0,5–0,8 N·m).
4. Protección ambiental: UsarCertificación UL y RoHSproductos para garantizar la seguridad y el cumplimiento medioambiental.
5. Inspección periódica: Compruebe periódicamente si hay holgura, decoloración o daños, especialmente en entornos de alta vibración.

Conclusión

soldadura de PCBterminalesSon componentes pequeños pero críticos que determinan la seguridad, la estabilidad y la eficiencia de los sistemas de baterías, BMS y inversores. Como fabricante profesional especializado en soldadura de PCB.terminales,TELIAN(DongguanTelianElectrónica Co., Ltd.)proporcionaMás de 1000 modelos,20A–300Arango actual,Retardante de llama ULyRoHS ambientalcertificaciones, yResistencia a la niebla salina durante 72 horasproductos.

Especialmente enAlmacenamiento de energía de batería, BMS y aplicaciones de inversor.,TELIANsoldadura de PCBterminalesentregarExcelente seguridad, alta estabilidad de corriente, resistencia a vibraciones y fácil mantenimiento., lo que los convierte en la solución de conexión preferida para los principales fabricantes de equipos de nueva energía.
