В таких областях, как транспортные средства на новой энергии, электростанции для хранения энергии и промышленные источники питания, «сильный ток» больше не является абстрактным техническим индикатором, а основным тестом на безопасную эксплуатацию оборудования. Когда мощный аккумуляторный блок завершает зарядку и разрядку током в сотни ампер, когда промышленный преобразователь частоты приводит в действие мощный двигатель и когда шкаф хранения энергии передает электрическую энергию мегаваттного уровня в электросеть,Терминал«горлом», несущим все это, становятся блоки, соединяющие печатную плату и внешние кабели. Такие проблемы, как выделение тепла, ослабление крепления и недостаточное пространство традиционных разъемов в условиях сильного тока, уже давно являются болевыми точками в отрасли. Однако клеммы для пайки печатных плат с их уникальными структурными и материальными преимуществами становятся ключевым решением этой проблемы.

I. Реальная дилемма в сильноточных сценариях: общие проблемы от BMS до промышленных источников питания

На главной плате управления BMS нового энергетического автомобиля печатная плата размером с ладонь должна содержать десятки схем, таких как выборка ячеек, управление питанием и передача данных. Ток в основной цепи зарядки и разрядки может достигать 50–150 А. В таких условиях работы традиционные штекерные клеммы часто имеют чрезмерный нагрев из-за высокого контактного сопротивления, и даже существует риск плавления пластикового корпуса и отслоения провода. На плате управления промышленного преобразователя частоты сильноточные клеммы должны выдерживать ударный ток во время запуска двигателя в течение длительного времени. Такие проблемы, как усталость пружин и ослабление винтов обычных клемм, напрямую приводят к остановке оборудования на техническое обслуживание.

Сценарии на энергоаккумулирующих электростанциях еще более суровы. Соединительные клеммы между аккумуляторными блоками и PCS (системой преобразования энергии) должны выдерживать непрерывный ток в сотни ампер, а также выдерживать сильную вибрацию во время транспортировки и колебания температуры на открытом воздухе. Если у клемм плохой контакт, это не только приведет к потере энергии, но также может привести к локальному перегреву и даже вызвать тепловой разгон. Эти реальные сценарии обнажают основную проблему: надежность соединения в условиях сильного тока — это гораздо больше, чем просто «способность проводить электричество»; это комплексное испытание материалов, конструкции и технологий.

II. Материалы и структура: основной код для паяных выводов на печатных платах для решения сильноточных проблем

Причина, по которой клеммы для пайки печатных плат могут выделиться в условиях сильного тока, заключается в их систематической оптимизации от материалов до структуры, а не в простом сочетании отдельных технологий.

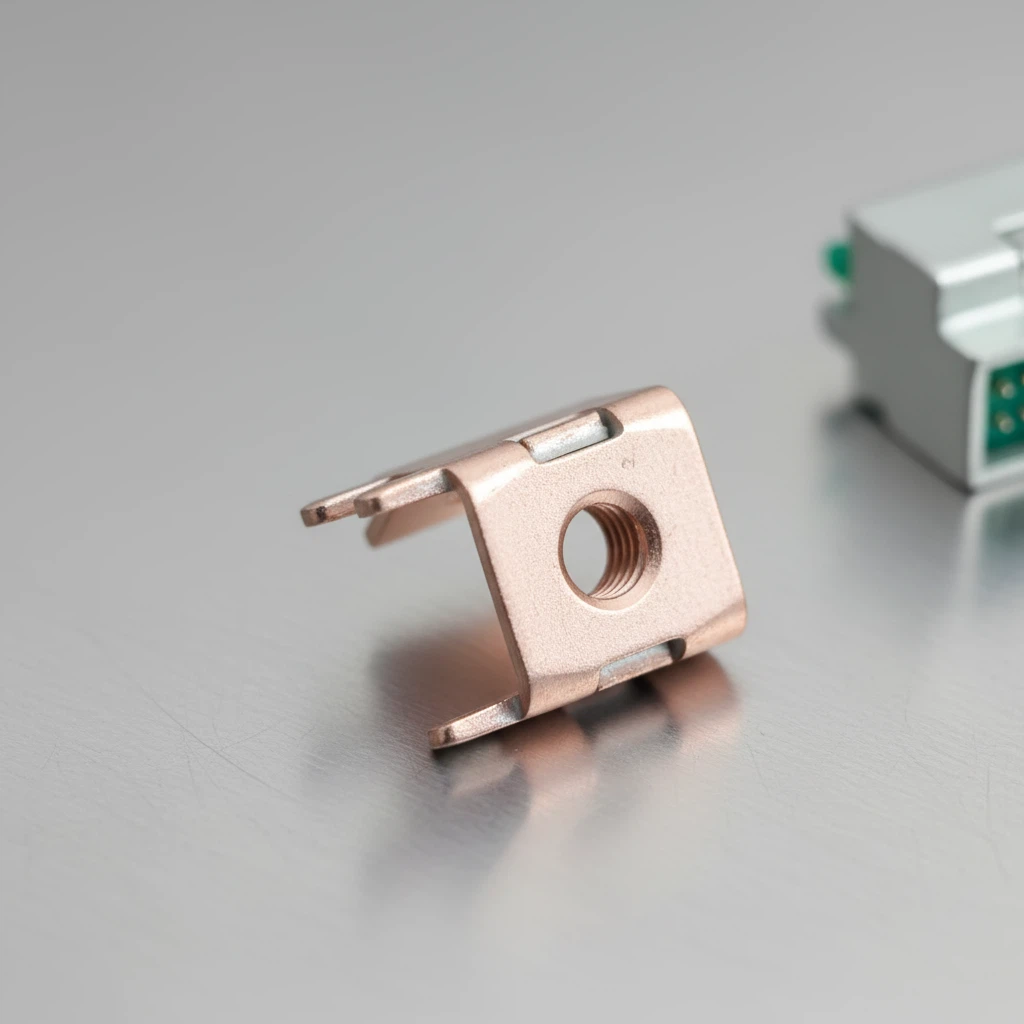

На материальном уровне фундаментальным является базовый материал с высокой проводимостью. принимаяТЕЛИАННапример, клемма TLE44103, ее проводящий корпус изготовлен из латуни высокой чистоты H62. Благодаря прецизионной ковке площадь поперечного сечения для передачи тока максимизируется, а контактное сопротивление стабильно контролируется на уровне ниже 3 мОм. Многослойное лужение на поверхности не только повышает устойчивость к окислению и солевому туману, но также эффективно подавляет повышение температуры в условиях работы под высоким током. Данные измерений показывают, что когда этот терминал работает непрерывно в течение 1 часа при номинальном токе 70 А, повышение температуры составляет всего 28 К, что намного ниже, чем средний порог безопасности в отрасли 45 К. Изолирующий корпус изготовлен из огнестойкого конструкционного пластика PA66 UL94 V-0, который выдерживает высокое напряжение 4 кВ и сохраняет структурную стабильность в экстремальных условиях окружающей среды от - 40°C до 125°C, что позволяет избежать таких угроз безопасности, как короткое замыкание и искрение.

На структурном уровне метод пайка-фиксация полностью решает проблему «расшатывания». В отличие от вставных клемм, которые опираются на пружинные контакты, клеммы для пайки печатной платы припаиваются волной или оплавлением через контакты, проходящие через отверстия в печатной плате, образуя жесткое физическое соединение. При испытании на вибрацию в диапазоне 5–150 Гц колебание контактного сопротивления все еще составляет менее 10 мОм. В то же время компактный дизайн позволяет терминалам обеспечить высокую плотность размещения на очень небольшом пространстве. Размер TLE44103 составляет всего 11,1×6×9 мм, что на 30% меньше, чем у аналогичных продуктов, и идеально адаптируется к компактному пространству главной платы управления BMS. Это позволяет расположить сильноточную цепь и сигнальную цепь послойно, избегая электромагнитных помех.

III. Практическая проверка: случаи применения от BMS до энергосистем – шкафы хранения

В проекте BMS одного производителя транспортных средств на новой энергии инженеры столкнулись с двойной дилеммой: «недостаточное пространство + сильное повышение температуры». Традиционные клеммы были слишком большими по размеру, что приводило к перегруженности проводов на печатной плате, а повышение температуры в условиях сильного тока не могло соответствовать требованиям автомобильного уровня. После введенияТЕЛИАНБлагодаря паяным клеммам на печатной плате не только было сэкономлено 30% монтажного пространства, но и во время теста зарядки и разрядки током 70 А повышение температуры контролировалось на уровне 28 К, и он успешно прошел 2000 температурных циклических испытаний и испытаний на вибрацию. Это решение не только снизило стоимость производства BMS, но и повысило безопасность аккумуляторной системы.

При использовании в коммерческих и промышленных шкафах для хранения энергии ценность выводов для пайки печатных плат становится еще более заметной. Для энергоаккумулирующего шкафа энергоаккумулирующего предприятия мощностью 1 МВт необходимо передавать ток аккумуляторного кластера в АСУ ТП. Традиционное шинное соединение не только занимает много места, но и сопряжено с такими проблемами, как сложная установка и сложное обслуживание. После использованияТЕЛИАНВысокоточные клеммы для пайки печатных плат, время установки было сокращено на 50%, а благодаря оптимизированной конструкции рассеивания тепла повышение температуры при токе 150 А контролировалось на уровне 32 К, обеспечивая стабильность системы хранения энергии во время работы с полной нагрузкой. Когда обслуживающий персонал заменяет кабели, для работы ему нужно только ослабить винты, без необходимости отпаивать всю клемму, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

В области промышленных источников питания у производителя преобразователей частоты однажды возник высокий уровень отказов продукции из-за проблем с повышением температуры клемм. После перехода на паяные клеммы на печатной плате повышение температуры силовой цепи на 50 А снизилось с 52К до 29К, а время непрерывной работы оборудования увеличилось в 3 раза, что полностью решило проблему отключения в условиях высоких температур летом.

IV. Рост отечественных брендов: такие бренды, как TELIAN, возглавляют технологический прорыв в области сильноточных терминалов

В течение долгого времени на рынке сильноточных клемм для пайки печатных плат доминировали такие международные бренды, как Phoenix Contact и Wago. Их продукты не только дороги, но и имеют медленную индивидуальную реакцию. В связи с быстрым развитием новой энергетики и промышленной автоматизации отечественные производители, представленныеТЕЛИАНломают эту модель с помощью инноваций в материалах, структурной оптимизации и преимуществ контроля качества.

ТЕЛИАНОсновное преимущество заключается в возможности «настройки на основе сценариев». Для различных сценариев, таких как BMS, шкафы хранения энергии и промышленные источники питания, он может быстро регулировать токовую нагрузку, метод установки и характеристики проводной адаптации терминалов, сокращая цикл разработки нового продукта до 9 месяцев, что намного быстрее, чем средний 18-месячный цикл международных брендов. В то же время ее автоматизированная производственная линия достигла уровня автоматизации производства 70%, а уровень прохождения фабрики стабильно поддерживается на уровне 99,98%. Это не только сокращает цикл поставки до 7 дней, но и дает ценовое преимущество на 30–40%, благодаря чему высокопроизводительные терминалы высокого тока больше не являются «эксклюзивно импортируемыми».

Этот прорыв не только отражается на техническом уровне, но и меняет восприятие отрасли: отечественные бренды терминалов могут не только соответствовать строгим требованиям современных сценариев, но и стать партнерами в исследованиях, разработках и инновациях клиентов благодаря быстрому реагированию и индивидуальному обслуживанию.

V. Перспективы на будущее: направление развития сильноточных выводов для пайки печатных плат

С популяризацией платформ высокого напряжения 800 В и систем хранения энергии мегаваттного уровня требования к терминалам в сценариях с сильным током будут еще больше повышаться. Будущие терминалы для пайки печатных плат будут развиваться в трех направлениях:

• Более высокая плотность мощности: Благодаря обновлению материалов и оптимизации конструкции они будут проводить большие токи в меньшем объеме, что еще больше сэкономит место на печатной плате.
• Интеллектуальный мониторинг: Встраивание датчиков NTC или модулей беспроводной связи для мониторинга повышения температуры и контактного сопротивления в режиме реального времени, обеспечивая поддержку данных для эксплуатации и обслуживания оборудования.
• Сертификаты для автомобильной промышленности и хранения энергии: Соответствие более строгим стандартам сертификации, таким как AEC-Q200 и UL, для адаптации к требованиям безопасности в автомобильной промышленности и в области хранения энергии.

Заключение

В эпоху высоких токов клеммы для пайки печатных плат больше не являются простыми «компонентами подключения», а являются «основной структурой», обеспечивающей безопасную и эффективную работу энергосистем. Он решает проблему повышения температуры за счет инновационных материалов, обеспечивает надежное соединение посредством пайки и адаптируется к ограничениям пространства благодаря компактной конструкции, становясь незаменимым базовым компонентом в таких областях, как новая энергетика и промышленная автоматизация.

От главной платы управления BMS до шкафа хранения энергии, от промышленных источников питания до электромобилей — каждый технологический прорыв в области выводов для пайки печатных плат вносит новый импульс в развитие современных энергосистем. Отечественные производители в лицеТЕЛИАНсвоей силой доказывают, что на пути сильноточных связей китайские бренды могут не только идти в ногу, но и лидировать.
