Apa itu aTerminal Pengelasan PCB?

– Koneksi Penting untuk BMS, Inverter, dan Penyimpanan Energi

Diterbitkan pada://www.duanzitai.com
Dalam elektronika daya modern, energi baru, dan peralatan industri,Terminal pengelasan PCBtelah menjadi komponen inti yang sangat diperlukan. Mereka berfungsi sebagai jembatan yang stabil dan andal antara kabel eksternal dan papan sirkuit cetak (PCB), terutama dalam aplikasi arus tinggi seperti sistem manajemen baterai (BMS), inverter, dan penyimpanan energi baterai. Artikel ini menjelaskan secara lengkap apa ituTerminal pengelasan PCBadalah, strukturnya, prinsip kerja, metode pemasangannya, dan fokus pengenalannyaTELIAN (Dongguan Telian Electronics Co., Ltd.)—produsen terkemuka yang berspesialisasi dalamTerminal pengelasan PCB. Kami akan menyoroti aplikasi dan keunggulannya dalam BMS, inverter, dan sistem penyimpanan energi, serta menampilkan kemampuan TELIAN yang kuat dalam desain, manufaktur, dan sertifikasi.

Apa itu PCBPengelasanTerminal?

Pengelasan PCBterminal(juga dikenal sebagai terminal solder PCB, terminal sekrup PCB) adalah konektor listrik khusus yang dirancang untuk itudisolder secara permanen ke PCBuntuk menghubungkan kabel eksternal, kabel, atau busbar dengan papan sirkuit. Ini mengintegrasikan fiksasi mekanis, konduksi listrik, perlindungan isolasi, dan manajemen kabel, memungkinkan koneksi yang teratur, aman, dan dapat dilepas antara kabel dan PCB.
Ketika PCB dirancang untuk dibawaarus tinggi, header pin tradisional atau penyolderan langsung tidak lagi memadai. PCBpengelasanterminal memberikan solusi profesional dengandaya dukung arus tinggi, kontak stabil, tahan getaran, dan perawatan mudah.

Fungsi Inti

  • Menyediakan jalur transmisi arus tinggi yang andal antara kabel dan PCB
  • Atur jaringan kabel yang rumit untuk menyederhanakan perakitan dan pemeliharaan
  • Isolasi dan isolasi sirkuit untuk mencegah korsleting, sengatan listrik, dan gangguan
  • Tahan tegangan tinggi, suhu tinggi, getaran, dan lingkungan yang keras
  • Mendukung pengkabelan berulang tanpa merusak PCB

    Dua Jenis Pemasangan Utama

    Pengelasan PCBterminalterhubung ke papan terutama melaluiMENCELUPKANDanSMDmetode, beradaptasi dengan proses produksi dan tata letak struktural yang berbeda.
  • Tipe DIP (lubang tembus).Pin dimasukkan melalui lubang yang sudah dibor pada PCB dan disolder pada sisi sebaliknya.
  • Keuntungan: kombinasi mekanis yang kokoh, gaya antitarik yang kuat, cocok untuk skenario arus tinggi dan getaran tinggi
  • Aplikasi: Papan kontrol utama BMS, terminal daya inverter, modul penyimpanan energi berdaya tinggi
  • Tipe SMD (Pemasangan Permukaan).Bantalan langsung disolder pada permukaan PCB tanpa mengebor lubang.
  • Keuntungan: ukuran kompak, cocok untuk produksi otomatis, menghemat ruang PCB
  • Aplikasi: papan pengambilan sampel BMS ringkas, sirkuit kontrol berdaya rendah, terminal sinyal komunikasi
PCB welding terminal is a common electronic connecting part specially designed for printed circuit boards. It is fixed onto PCB boards via welding process, realizing safe and stable connection between wires, circuits and electronic components.



Tentang TELIAN – PCB Profesional DongguanPengelasanPabrikan Terminal

Dongguan Telian Electronics Co., Ltd.(TELIAN)adalah perusahaan teknologi tinggi nasional yang berfokus pada penelitian dan pengembangan, desain, dan pembuatan blok terminal dan konektor. Dengan lebih dari 20 tahun pengalaman industri, TELIAN telah menjadi pemasok terkemuka di bidang energi baru, penyimpanan energi, inverter, BMS, kendaraan listrik, dan bidang kontrol industri.

Kekuatan Inti TELIAN

PCB welding terminal is a common electronic connecting part specially designed for printed circuit boards. It is fixed onto PCB boards via welding process, realizing safe and stable connection between wires, circuits and electronic components.



  1. Fokus Profesional padaTerminal Pengelasan PCBBisnis inti TELIAN adalahTerminal pengelasan PCBs, dengan akumulasi teknis yang kaya dan solusi yang matang. Kami sangat memahami persyaratan aplikasi energi arus tinggi dan keandalan tinggi serta menyediakan produk yang sangat kompatibel dengan BMS dan inverter mainstream di pasar.
  2. Kemampuan R&D Independen dan Desain Khusus yang KuatKami memiliki tim R&D yang berpengalaman dan kemampuan internal yang lengkap mulai dari desain produk, pengembangan cetakan, pencetakan, pencetakan injeksi hingga perakitan otomatis. Kami mendukungOEM & ODMlayanan yang disesuaikan untuk memenuhi kebutuhan khusus pelanggan dalam hal arus, pin pitch, struktur, dan penampilan.
  3. Manufaktur Rantai Penuh dan Kontrol Kualitas Yang KetatDilengkapi dengan instrumen pengujian presisi, peralatan pemrosesan cetakan, stamping perangkat keras presisi tinggi, cetakan plastik, dan jalur perakitan otomatis, kami mewujudkan kontrol kualitas proses penuh. Produk telah berlaluSertifikasi tahan api UL, sertifikasi lingkungan RoHS, dan memenuhi standar internasional seperti IEC dan CEC.
  4. Rekam Jejak Terbukti di Sektor EnergiDalam penyimpanan energi, inverter fotovoltaik, BMS, pengisian kendaraan listrik, dan bidang lainnya, TELIANTerminal pengelasan PCBs telah banyak digunakan dan sangat dikenal oleh pelanggan. Kami telah memberikan hasil yang memuaskan dengan kinerja yang stabil dan kualitas yang dapat diandalkan dalam proyek energi skala besar.

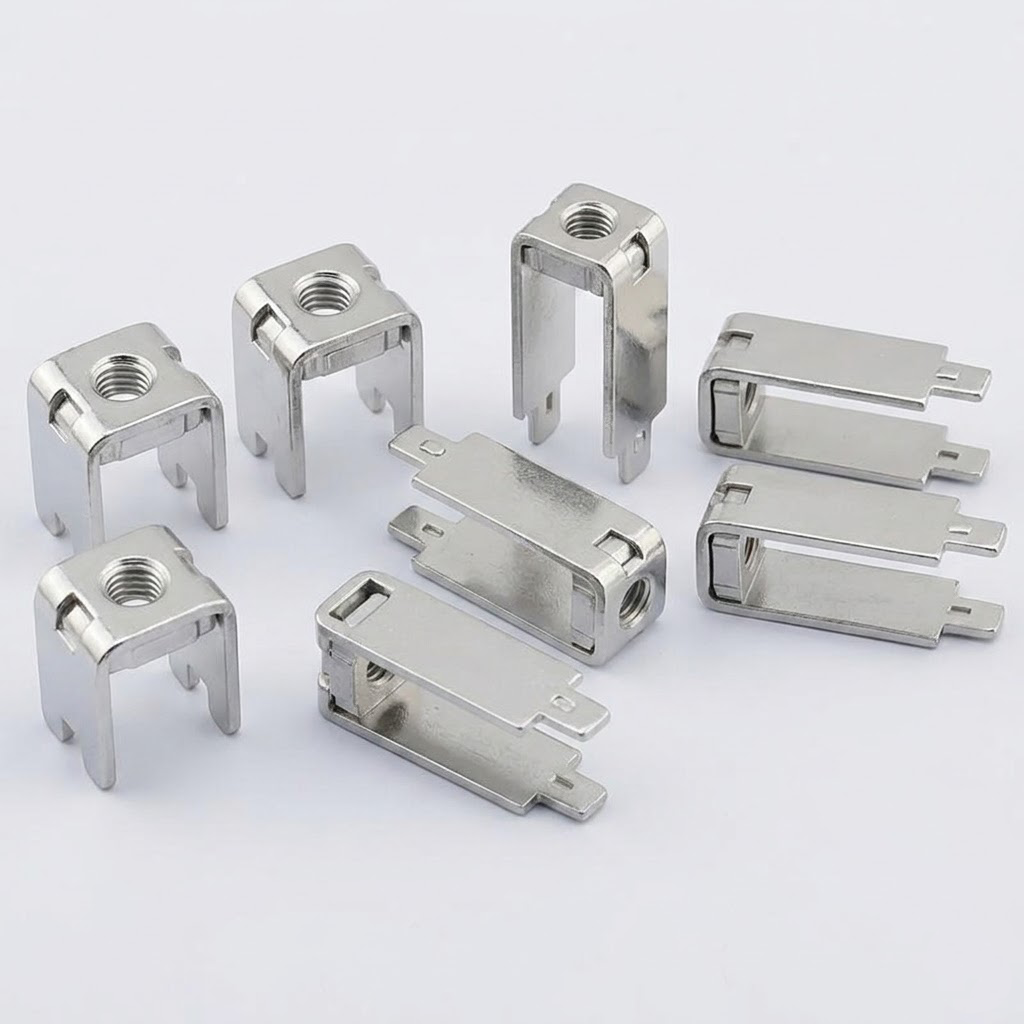

Struktur dan Fitur Teknis Utama TELIANTerminal Pengelasan PCB

TELIANTerminal pengelasan PCB amengadopsi desain yang dioptimalkan dan material berperforma tinggi untuk memastikan kinerja luar biasa dalam skenario penggunaan jangka panjang dan terkini.

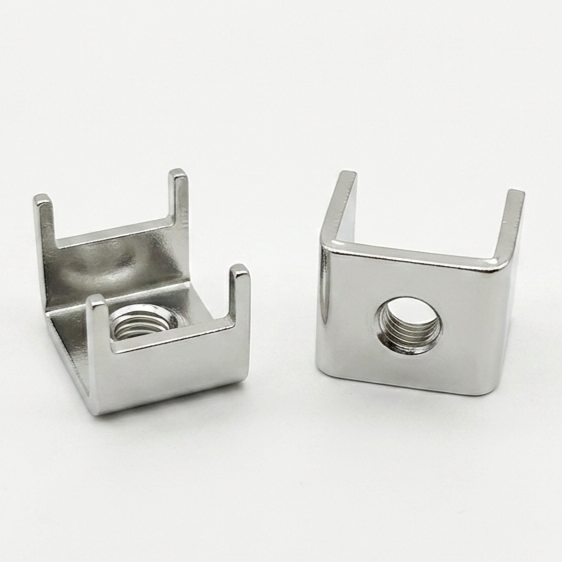

Struktur Dasar

PCB welding terminal is a common electronic connecting part specially designed for printed circuit boards. It is fixed onto PCB boards via welding process, realizing safe and stable connection between wires, circuits and electronic components.


  • Bagian konduktif: Kuningan presisi tinggi atau tembaga T2, dengan permukaan berlapis timah atau perak, resistansi kontak rendah, konduktivitas baik
  • Perumahan isolasi: Plastik rekayasa tahan suhu tinggi dan tahan api (PA66/PBT, UL94 V‑0), aman dan ramah lingkungan
  • Memperbaiki mekanisme: sekrup crimping atau penjepit pegas, kabel kokoh, tidak mudah lepas
  • Pin las: Struktur DIP atau SMD, pengelasan yang andal, kekuatan mekanik yang kuat

Parameter Teknis Utama

  • Kisaran saat ini: 20A–300A, mencakup sinyal berdaya rendah ke sirkuit utama berdaya tinggi
  • Tegangan terukur: 300V–1000V, beradaptasi dengan sistem baterai dan inverter
  • Ketahanan terhadap semprotan garam: mendukung uji semprotan garam 24 jam / 48 jam / 72 jam, kemampuan anti karat dan anti korosi yang kuat
  • Tahan suhu: -40℃ hingga +125℃, beradaptasi dengan lingkungan ekstrem
  • Kelas tahan api: UL94 V‑0, memastikan keamanan saat kelebihan beban atau korsleting

Aplikasi dan KeunggulanPCBTerminal Pengelasan di BMS, Inverter dan Penyimpanan Energi Baterai

Terminal pengelasan PCBbanyak digunakan dalam peralatan energi inti. Stabilitas, daya dukung arus, dan keandalannya secara langsung menentukan keamanan dan efisiensi keseluruhan sistem. Terminal las PCB TELIAN memiliki keunggulan unik di bidang ini.

1. Aplikasi di BMS (Battery Management System)

BMS adalah “otak” dari baterai, yang bertanggung jawab atas pemantauan tegangan/arus/suhu, kontrol keseimbangan, dan perlindungan keselamatan. Hal ini memerlukan koneksi berpresisi tinggi dan berstabilitas tinggi.

Aplikasi Khas

  • Terminal pengambilan sampel sinyal tegangan dan suhu
  • Koneksi arus tinggi sirkuit daya utama BMS
  • Koneksi sirkuit komunikasi (CAN / RS485).
  • Relai, sekering, dan kabel komponen periferal lainnya

Keuntungan Inti

  • Transmisi sinyal stabil: resistansi kontak rendah memastikan pengambilan sampel akurat tanpa distorsi
  • Dukungan arus tinggi: Produk 20A–100A memenuhi kebutuhan sirkuit daya BMS
  • Ketahanan terhadap getaran: struktur crimping yang kokoh mencegah kelonggaran pada kendaraan atau skenario bergerak
  • Desain kompak: menghemat ruang PCB, cocok untuk papan BMS yang sangat terintegrasi
  • Bersertifikat UL & RoHS: aman dan ramah lingkungan, mematuhi standar energi baru global

2. Aplikasi pada Inverter (Inverter Fotovoltaik / Penyimpanan Energi)

Inverter mengubah daya DC dari baterai atau panel fotovoltaik menjadi daya AC untuk sambungan jaringan atau penggunaan beban, yang melibatkan input dan output berdaya tinggi.

Aplikasi Khas

  • Terminal arus tinggi masukan DC
  • Terminal distribusi daya keluaran AC
  • Kabel sinyal papan kontrol
  • Sistem pendingin, koneksi sirkuit daya tambahan

Keuntungan Inti

  • Kapasitas arus ultra-tinggi: Produk 100A–300A menangani beban puncak inverter dengan stabil
  • Pembangkitan panas rendah: bahan tembaga berkualitas tinggi mengurangi kehilangan daya dan kenaikan suhu
  • Isolasi tinggi dan anti-interferensi: memastikan pengoperasian sirkuit kontrol yang stabil
  • Tahan suhu tinggi: disesuaikan dengan pengoperasian inverter beban penuh jangka panjang
  • Instalasi dan pemeliharaan yang mudah: crimping sekrup mendukung pengkabelan cepat tanpa menyolder ulang

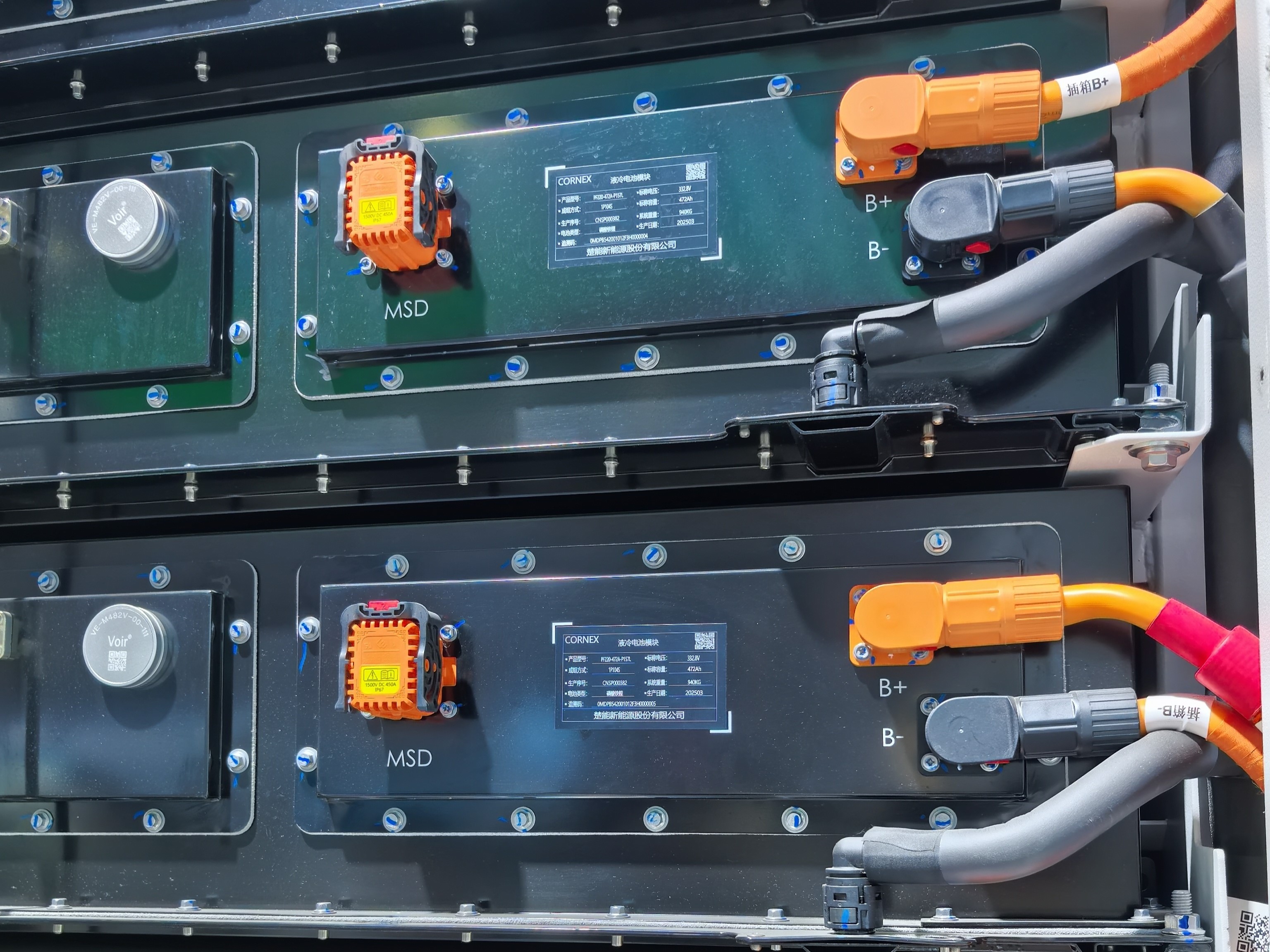

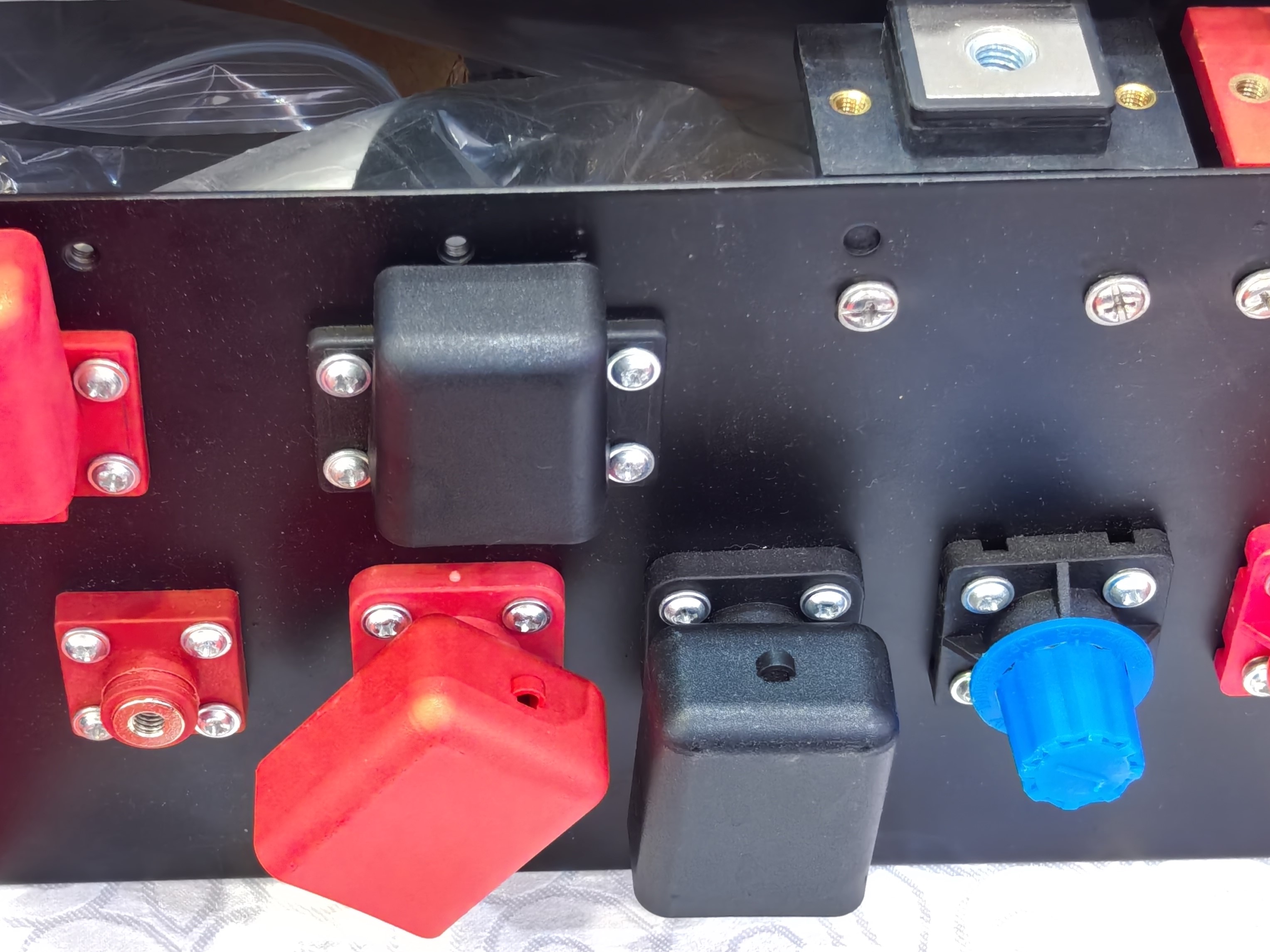

3. Aplikasi dalam Sistem Penyimpanan Energi Baterai

Sistem penyimpanan energi baterai memerlukan koneksi yang aman, andal, dan dapat diperluas antara paket baterai, BMS, inverter, dan peralatan distribusi.

Aplikasi Khas

  • Koneksi seri dan paralel modul baterai
  • Sambungan sirkuit internal dan eksternal lemari penyimpanan energi
  • Koneksi arus tinggi antara paket baterai dan inverter
  • Koneksi papan kontrol catu daya penyimpanan energi portabel

Keuntungan Inti

  • Isolasi yang aman: struktur insulasi mencegah korsleting antara elektroda positif dan negatif
  • Stabilitas jangka panjang: resistansi rendah mengurangi pembentukan panas selama pengisian dan pengosongan
  • Anti-korosi: Ketahanan semprotan garam 72 jam beradaptasi dengan stasiun penyimpanan energi luar ruangan
  • Desain modular: mendukung perluasan sistem dan konfigurasi yang fleksibel
  • Purna jual yang andal: aplikasi matang dalam berbagai proyek penyimpanan energi
PCB welding terminal is a common electronic connecting part specially designed for printed circuit boards. It is fixed onto PCB boards via welding process, realizing safe and stable connection between wires, circuits and electronic components.

PCB welding terminal is a common electronic connecting part specially designed for printed circuit boards. It is fixed onto PCB boards via welding process, realizing safe and stable connection between wires, circuits and electronic components.



Mengapa TELIAN PCBPengelasanTerminal Lebih Diutamakan di Bidang Energi

  1. Desain berorientasi energi profesional: dioptimalkan untuk arus tinggi, suhu tinggi, dan getaran
  2. Cakupan penuh saat ini: 20A–300A memenuhi semua tingkat kebutuhan BMS, inverter, dan penyimpanan energi
  3. Sertifikasi keamanan tinggi: Perlindungan lingkungan tahan api UL dan RoHS memastikan keamanan sistem
  4. Kustomisasi yang kuat: OEM/ODM mendukung desain yang dipersonalisasi untuk peralatan khusus
  5. Pengalaman aplikasi yang matang: diverifikasi oleh sejumlah besar proyek energi, stabil dan dapat diandalkan
  6. Manufaktur rantai penuh: R&D independen, cetakan, produksi, dan kontrol kualitas memastikan kapasitas pengiriman

Kesimpulan

Terminal pengelasan PCBadalah komponen utama yang menghubungkan kabel dan PCB, terutama dalam skenario BMS, inverter, dan penyimpanan energi baterai berarus tinggi. Kinerjanya secara langsung memengaruhi keselamatan, stabilitas, dan masa pakai seluruh sistem.
Sebagai produsen profesional dari Dongguan,TELIANfokus on R&D terminal pengelasan PCB adan manufaktur, dengan kemampuan desain yang kuat, lini produk yang lengkap, dan sertifikasi resmi. Produk kami sangat kompatibel dengan BMS dan inverter arus utama, dan telah mencapai kinerja luar biasa di bidang energi.
Apakah Anda sedang mengembangkan BMS, merancang inverter, atau merancang sistem penyimpanan energi, pilihlah TELIANTerminal pengelasan PCB berartis memilih keamanan, stabilitas, dan keandalan.
Untuk lebih banyak model, parameter, dan solusi khusus, silakan kunjungi situs web resmi kami://www.duanzitai.com
