Cara Menggunakan Blok Terminal Rel DIN: Panduan Lengkap untuk Kontrol Industri, Baterai & Inverter
Diterbitkan pada://www.duanzitai.com
Selamat datang di panduan profesional kami tentangBlok Terminal Rel DIN—komponen kabel dasar yang digunakan dalam lemari listrik, panel kontrol, dan peralatan industri di seluruh dunia. Baik Anda seorang insinyur kelistrikan, pemasang, atau teknisi pemeliharaan, menguasai cara menggunakan blok terminal rel DIN dengan benar akan meningkatkan efisiensi perkabelan, keamanan sistem, dan keandalan jangka panjang. Pada artikel ini, kami akan menjelaskan fungsinya, langkah instalasi yang benar, keunggulan utama, dan pengenalanTELIANdari Dongguan Telian Electronics Co., Ltd., produsen terminal profesional dengan R&D yang kuat, penyesuaian, dan kapasitas produksi seri penuh. Kami juga akan fokus padaBlok Terminal Listrik Feed‑throughdan aplikasi serta manfaat penting mereka dalamsistem baterai dan inverter.
Apa Itu Blok Terminal Rel DIN?
Blok Terminal Rel DINadalah komponen sambungan listrik modular yang dirancang untuk dipasang pada rel DIN logam standar (umumnya 35mm) di dalam lemari listrik, panel kontrol, dan peralatan mekanis.
Tujuan inti mereka:
- Hubungkan, distribusikan, dan kelola kabel dengan aman
- Atur jaringan kabel yang kompleks menjadi sirkuit yang jelas dan terstruktur
- Memungkinkan instalasi, perluasan, modifikasi, dan pemeliharaan yang mudah
- Memastikan kontinuitas listrik yang stabil dan keamanan yang tinggi dalam sistem tenaga dan kontrol
Dalam sistem kelistrikan dan otomasi modern, terminal rel DIN adalahsolusi standaruntuk kabel kabinet, banyak digunakan dalam kontrol industri, konverter frekuensi, transformator, energi baru, penyimpanan energi, angkutan kereta api, elevator, catu daya, dan peralatan otomasi industri.
Tentang TELIAN & Dongguan Telian Electronics Co., Ltd.
Dongguan Telian Electronics Co., Ltd., diberi merek sebagaiTELIAN, adalah perusahaan manufaktur terminal profesional dengan pengalaman yang kaya dalam R&D terminal, produksi, dan penjualan. Kami adalah pemasok terkemuka untuk industri kontrol industri, konverter frekuensi, transformator, energi baru, dan penyimpanan energi.
Kekuatan Inti Kami
- R&D dan manufaktur independen: Kemampuan internal yang lengkap termasuk desain produk, pemrosesan cetakan, pencetakan, pencetakan injeksi, dan perakitan otomatis
- Produksi skala besar: Lebih dari 2.900 karyawan mendukung pasokan massal yang stabil
- Rangkaian produk yang luas: Lebih dari 3.000 model terminal yang mencakup berbagai kebutuhan industri
- Kemampuan arus tinggi: Produk dari20A hingga 300Auntuk memenuhi kontrol daya rendah hingga kebutuhan transmisi daya tinggi
- Sertifikasi kualitas yang ketat: Semua produk mematuhiSertifikasi tahan api ULDanSertifikasi RoHS, memenuhi standar keselamatan dan lingkungan global
- Layanan kustomisasi: Dukungan tim R&D profesionalOEM & ODMuntuk solusi yang disesuaikan
- Peralatan canggih: Dilengkapi dengan pengujian presisi, pembuatan cetakan, stamping perangkat keras, pembentukan plastik, dan jalur perakitan otomatis
Fitur terminal TELIANketangguhan material yang sangat baik, ketahanan korosi, dan ketahanan tekanan tinggi, menyediakan koneksi yang aman dan andal untuk aplikasi industri dan energi global.
Jenis Utama Blok Terminal Rel TELIAN DIN
TELIAN menyediakan rangkaian lengkap blok terminal rel DIN untuk memenuhi berbagai kebutuhan perkabelan:

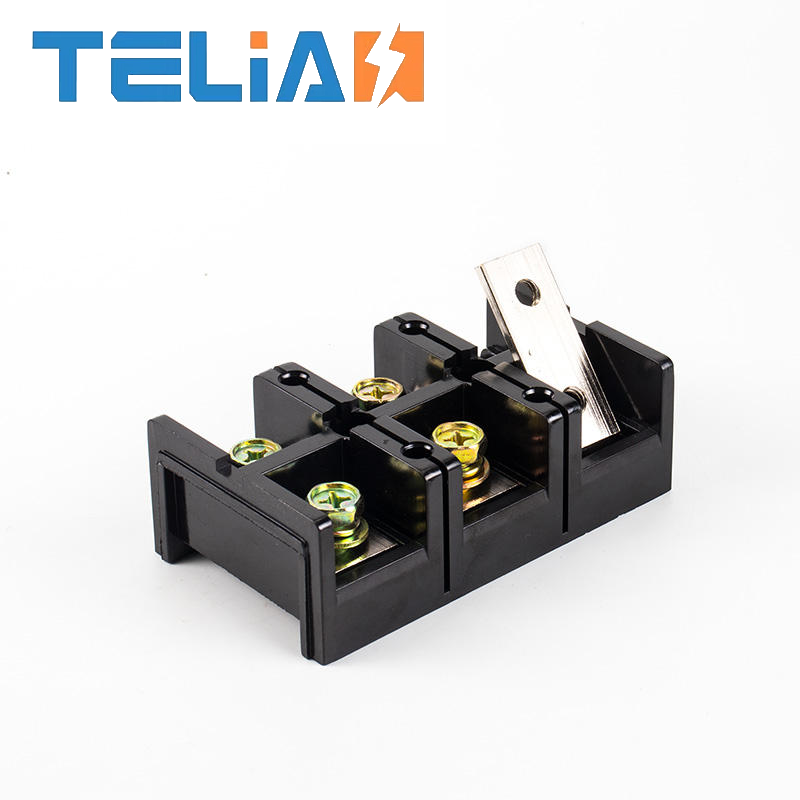

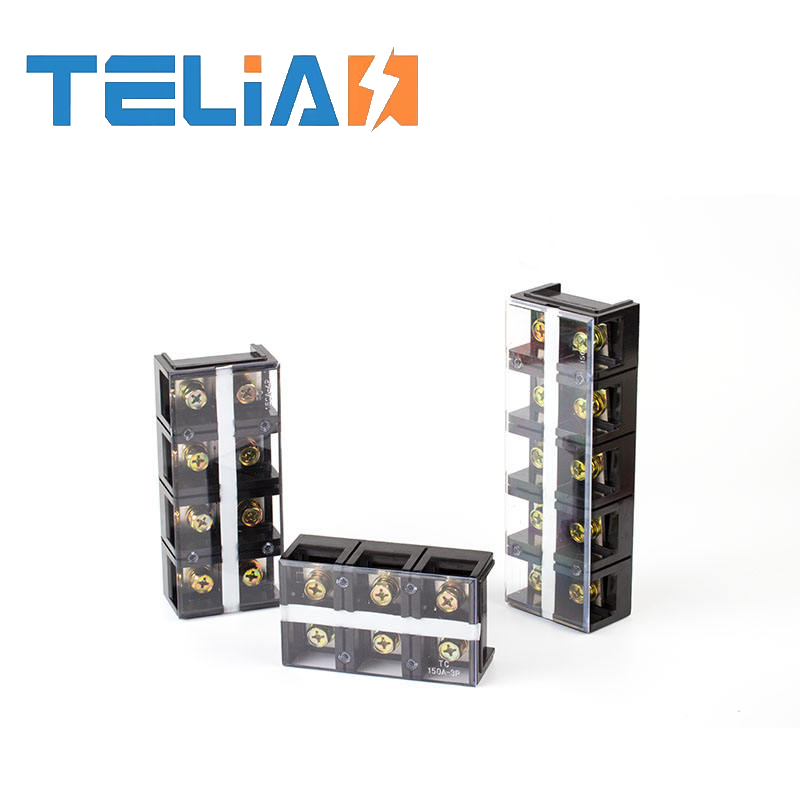

- Blok Terminal Listrik Feed‑through(tipe tujuan umum standar)
- Blok terminal berdaya tinggiuntuk transmisi arus tugas berat
- Terminal solder PCBuntuk integrasi papan sirkuit
- Terminal tembus dinding/sekatuntuk koneksi internal‑eksternal kabinet
- Terminal pembatas/pagaruntuk isolasi arus tinggi
- Terminal plug-inuntuk perakitan dan pemeliharaan yang cepat
Diantaranya,Blok Terminal Listrik Feed‑throughadalah yang paling banyak digunakan di lemari listrik, berfungsi sebagaistandar universal untuk kabel modular.
Panduan Langkah demi Langkah: Cara Menggunakan Blok Terminal Rel DIN dengan Benar
Pemasangan yang tepat sangat penting untuk memastikannyakoneksi stabil, keamanan, dan daya tahan. Di bawah ini adalah prosedur operasi standar untuk terminal rel TELIAN DIN.
1. Persiapan dan Tindakan Keamanan
- Matikan daya dan konfirmasikan status bebas tegangan
- Siapkan alat: pengupas kawat, obeng, kunci momen, spidol, sarung tangan berinsulasi
- Periksa model terminal, arus/voltase pengenal, jangkauan kabel, dan spesifikasi torsi
- Rencanakan tata letak kabel dan pengelompokan sirkuit untuk mengoptimalkan ruang kabinet
2. Persiapan Kawat
- Potong kabel dengan panjang yang sesuai dengan kelonggaran yang disediakan
- Lepaskan insulasi sesuai panjang yang ditentukan (biasanya 5–10 mm)
- Untuk kabel yang terdampar: gunakan ferrules untuk meningkatkan konduktivitas dan mencegah kendor
- Pastikan tidak ada untaian tembaga yang terbuka untuk menghindari korsleting
3. Pemasangan Rel DIN dan Blok Terminal
- Pasang rel DIN standar 35mm dengan kuat di dalam kabinet
- Pasang blok terminal ke rel hingga terkunci dengan aman
- Pasang klem ujung untuk mencegah pergerakan yang disebabkan oleh getaran atau pemuaian panas
- Atur terminal berdasarkan fungsi sirkuit untuk identifikasi yang jelas
4. Pengkabelan dan Perbaikan
- Masukkan kabel yang sudah dilucuti sepenuhnya ke dalam area penjepitan
- Kencangkan sekrup ketorsi yang ditentukan(jangan terlalu kencangkan atau kurang kencangkan)
- Pastikan isolasi tidak dijepit dan konduktor terpasang erat
- Untuk terminal arus tinggi: periksa kembali tekanan kontak
5. Inspeksi dan Pengujian
- Periksa secara visual semua sambungan untuk pemasangan dan pengencangan yang benar
- Lakukan uji tarik perlahan untuk memastikan kekencangannya
- Gunakan multimeter untuk memeriksa kontinuitas dan isolasi
- Beri label setiap sirkuit untuk pemeliharaan di masa mendatang
6. Perawatan Harian
- Periksa secara teratur apakah ada kelonggaran, panas berlebih, perubahan warna, atau kerusakan
- Kencangkan kembali sekrup sesuai kebutuhan di lingkungan dengan getaran tinggi
- Jaga terminal tetap bersih dan bebas dari debu atau kelembapan
Aturan Keselamatan Penggunaan Blok Terminal Rel DIN
- Jangan melebihi arus/voltase pengenaluntuk menghindari panas berlebih dan kegagalan
- Gunakan pengukur kawat yang cocokuntuk memastikan kontak yang dapat diandalkan
- Ikuti spesifikasi torsiuntuk mencegah sambungan kendor atau rusak
- Gunakan produk yang tahan api dan sesuai RoHSuntuk keselamatan dan perlindungan lingkungan
- Inspeksi rutinuntuk menjaga stabilitas jangka panjang
- Mematuhi standar internasionalseperti IEC dan UL
Kesimpulan
Blok Terminal Rel DIN sangat penting untukaman, terorganisir, dan dapat diandalkansambungan listrik pada lemari dan peralatan industri. Penggunaan yang benar memastikan stabilitas sistem dan mengurangi biaya pemeliharaan.
TELIANdari Dongguan Telian Electronics Co., Ltd. menyediakan solusi terminal rel DIN profesional dengan:
- Seri penuh dari 20A hingga 300A
- Sertifikasi UL tahan api dan RoHS
- Kemampuan R&D dan penyesuaian yang kuat
- Kualitas tinggi dan kinerja yang andal
Terutama diaplikasi baterai dan inverter, TELIANBlok Terminal Listrik Feed‑throughmemberikan keamanan, stabilitas, kapasitas arus tinggi, dan kemudahan penggunaan yang sangat baik, menjadikannya pilihan utama untuk sistem energi dan industri.
Untuk informasi lebih lanjut tentang terminal kereta TELIAN DIN, pilihan produk, atau solusi khusus, silakan kunjungi situs web resmi kami://www.duanzitai.com
