كيفية الاستخدامكتلة المحطة الطرفيةالموصلات: دليل شامل مكون من 1000 كلمة للتطبيقات الصناعية والتجارية





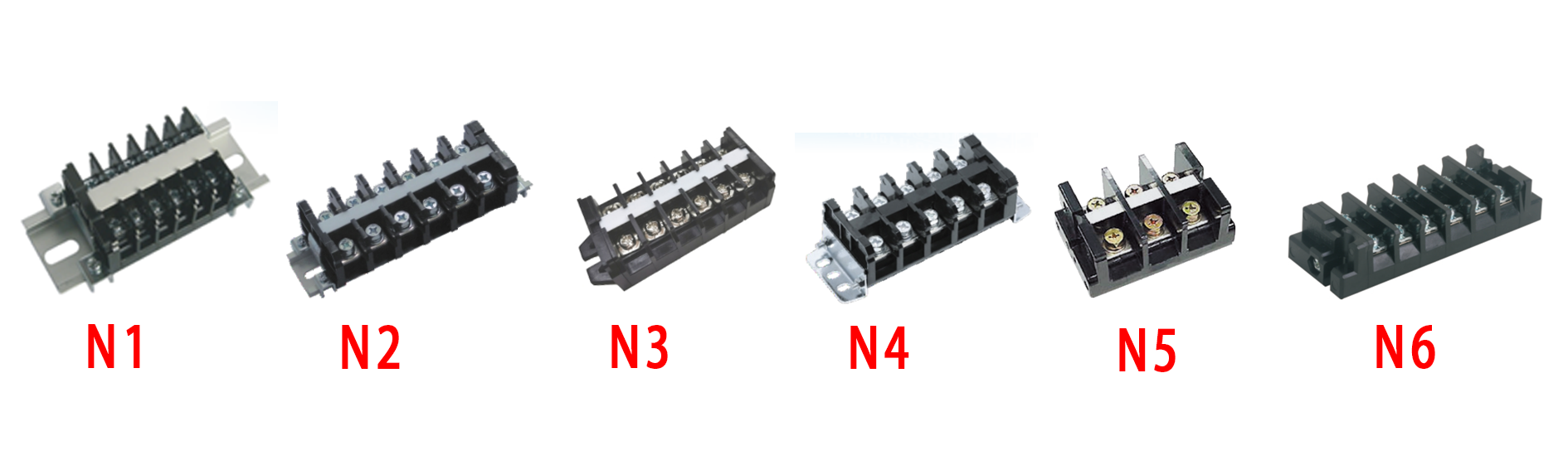

كتلة المحطة الطرفيةتعد الموصلات مكونات لا غنى عنها في الأنظمة الكهربائية، حيث تعمل كواجهات آمنة ومنظمة لتوصيل الأسلاك وثنائي الفينيل متعدد الكلور والأجهزة عبر الأتمتة الصناعية والطاقة المتجددة والمنازل الذكية وتوزيع الطاقة. يعد استخدام هذه الموصلات بشكل صحيح أمرًا بالغ الأهمية لضمان استقرار الدائرة، ومنع المخاطر مثل الدوائر القصيرة أو ارتفاع درجة الحرارة، والامتثال للمعايير الدولية (IEC 60947-7-1، UL 1059). يعرض هذا الدليل تفاصيل الإجراءات خطوة بخطوة، وبروتوكولات السلامة، ومتطلبات الأداة، والنصائح العملية، التي تغطي كلاً من أسلاك الإشارة ذات التيار المنخفض والتطبيقات عالية الطاقة التي تتطلب عروات نحاسية.

1. التحضير والتحضير للسلامة قبل الاستخدام

1.1 إعطاء الأولوية للسلامة الكهربائية

• انقطاع التيار الكهربائي الكامل: قم بإيقاف تشغيل مصدر الطاقة الرئيسي وأغلق المفتاح لمنع إعادة التنشيط غير المقصود. استخدم مقياسًا متعددًا تمت معايرته للتحقق من انخفاض الجهد الكهربائي - بالنسبة لأنظمة الجهد العالي (≥300 فولت) أو معدات تخزين الطاقة، قم بإجراء فحص ثانوي باستخدام قلم اختبار الجهد الكهربي.
• تفريغ الكهرباء المتبقية: الدوائر المجهزة بمكثفات (مثل العاكسات وأنظمة UPS) تحتفظ بالشحن المتبقي حتى بعد انقطاع التيار الكهربائي. استخدم أداة تفريغ مخصصة أو قم بتقصير دائرة أطراف المكثف (مع قفازات معزولة) للتخلص من مخاطر الصدمات الكهربائية.
• معدات الحماية الشخصية (PPE): ارتد قفازات معزولة (بتصنيف ≥1000 فولت)، ونظارات واقية، وأحذية مضادة للانزلاق. تجنب الملابس أو المجوهرات الفضفاضة التي قد تلامس المكونات الحية.

1.2 التحقق من التوافق وجمع الأدوات

• مطابقة المواصفات: تأكيدكتلة المحطة الطرفيةالتيار المقدر (يجب أن يكون ≥1.25× تيار تشغيل الدائرة) والجهد (≥1.5× جهد النظام). قم بمطابقة الموصل مع المقطع العرضي للسلك (النطاقات الشائعة: 0.14 مم² - 16 مم² للمحطات القياسية، 10 مم² - 70 مم² للطرز ذات التيار العالي).
• إعداد الأداة:
  • الأدوات الأساسية: أداة تعرية أسلاك دقيقة (قابلة للتعديل لأسلاك 0.5 مم²–16 مم²)، مجموعة مفك براغي معزولة (فيليبس/مشقوقة)، مفتاح عزم الدوران (نطاق 4–12 نيوتن متر للاستخدام الصناعي)، ومقياس متعدد.
  • الأدوات المتخصصة: أداة تجعيد هيدروليكية (للعروات النحاسية)، ومسدس حراري (لحماية العزل)، وفرشاة سلكية (لتنظيف نقاط الاتصال).

1.3 إعداد الأسلاك والبيئة

• معالجة الأسلاك: افحص الأسلاك بحثًا عن التلف أو الأكسدة أو التلوث بالزيت. استخدم ورق الصنفرة لإزالة الصدأ من الموصلات النحاسية وامسحها بكحول الأيزوبروبيل من أجل ملامسة نظيفة.
• الفحص البيئي: تأكد من أن منطقة التشغيل جافة ومضاءة جيدًا وخالية من الغبار أو المواد القابلة للاشتعال. بالنسبة للبيئات الخارجية أو الرطبة، تأكد من أن الكتلة الطرفية تتمتع بتصنيف حماية IP65+.

2. إجراءات الاستخدام خطوة بخطوة

2.1 إعداد الأسلاك: عزل الشريط بشكل صحيح

• استخدم أداة تعرية أسلاك قابلة للتعديل لإزالة الطبقة العازلة، ويجب أن يتطابق طول الشريط مع طول الشريطصالةغرفة التثبيت (عادةً 5-8 مم للمعيارمحطات، 10-15 مم للنماذج ذات التيار العالي ذات العروات النحاسية).
• بالنسبة للأسلاك الصلبة: تأكد من أن النهاية المقطوعة مستقيمة وخالية من النتوءات. بالنسبة للأسلاك المجدولة: قم بلف الخيوط بلطف لتكوين حزمة ضيقة، مما يمنع الخيوط السائبة من التسبب في حدوث دوائر قصيرة.
• تجنب الإفراط في التجريد (يكشف النحاس الزائد) أو التجريد الزائد (يتم ضغط العزل، مما يزيد من المقاومة).

2.2 اختر طريقة الاتصال الصحيحة

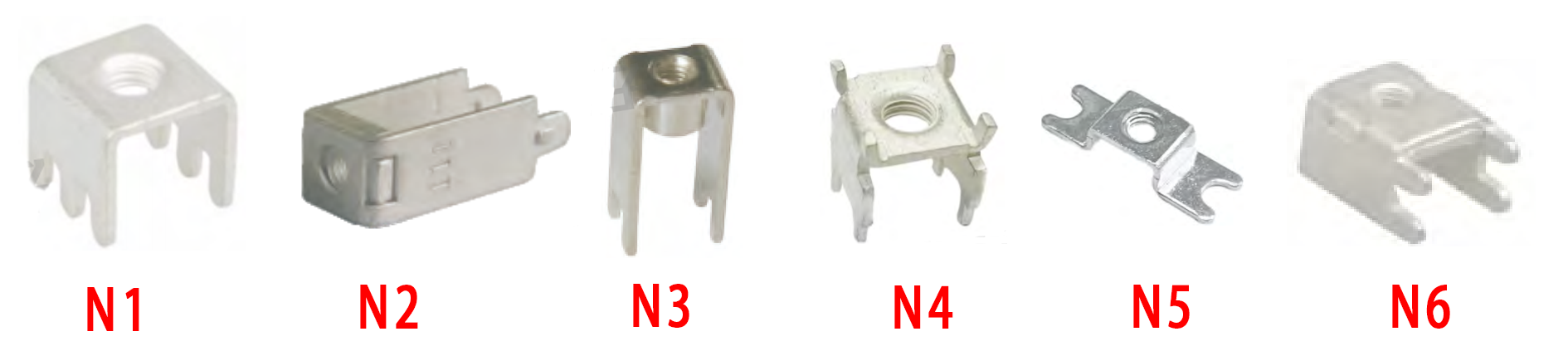

الطريقة أ: الأسلاك المباشرة (أسلاك التيار المنخفض / الصغيرة)

• طلب: للأسلاك الصلبة أو الدقيقة (خطوط الإشارة، دوائر التحكم) مقاس 0.14 مم² - 6 مم².
• خطوات:
  1. قم بفك المسمار الطرفي عكس اتجاه عقارب الساعة 2-3 لفات - لا تقم بإزالة المسمار بالكامل لتجنب فقدان المكونات الداخلية.
  2. أدخل السلك المجرد مباشرة في حجرة التثبيت بالطرف حتى يلامس الجزء السفلي. تأكد من عدم وجود أي نحاس مكشوف يمتد إلى ما هو أبعد من غلاف العزل.
  3. أحكم ربط المسمار في اتجاه عقارب الساعة باستخدام مفتاح عزم الدوران: استخدم 0.2–0.6 نيوتن متر للأسلاك الصغيرة (أقل من 2.5 مم²) و1–4 نيوتن متر للأسلاك المتوسطة (4–6 مم²). تجنب الإفراط في التشديد (تشققات الغلاف) أو التشديد الزائد (الوصلات السائبة).

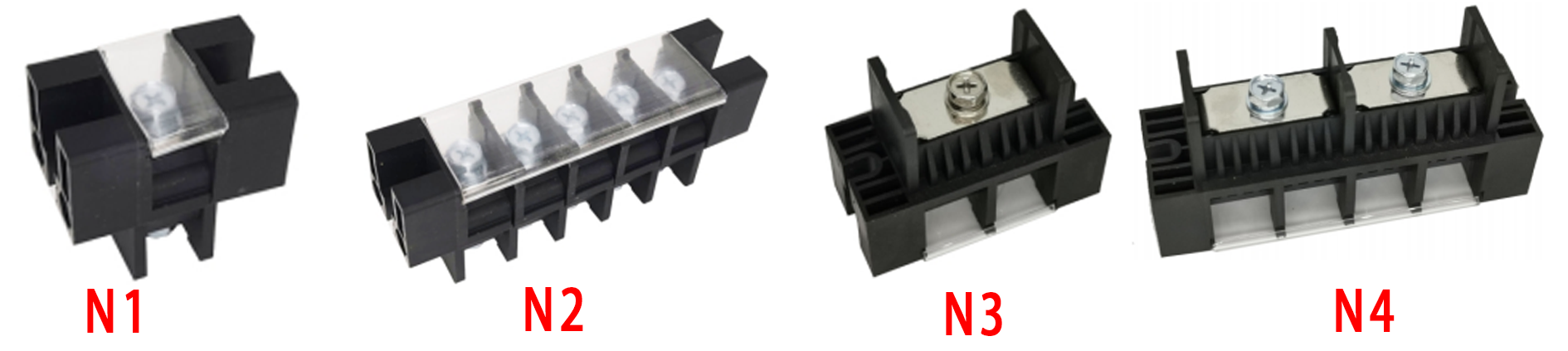

الطريقة ب: الأسلاك النحاسية (الأسلاك ذات التيار العالي/الكبيرة)

• طلب: إلزامي للأسلاك متعددة الجدائل مقاس 10 مم²+ أو كابلات الطاقة أو الدوائر الصناعية (وفقًا للمواصفة IEC 60352-2).
• خطوات:
  1. حدد عروة نحاسية تتوافق مع حجم السلك (على سبيل المثال، سلك 16 مم² → عروة من النوع OT مقاس 16 مم²). قم بتجعيد العروة على السلك المُجرد باستخدام أداة هيدروليكية: ضع قالب الأداة فوق أسطوانة العروة، ثم استخدم ضغطًا موحدًا (≥8MPa للأسلاك مقاس 16 مم²) حتى يُغلق القالب بالكامل.
  2. قم بتمرير أنبوب الانكماش الحراري فوق المفصل المجعد، بحيث يغطي العروة و10 مم من عزل السلك. قم بالتسخين بالتساوي باستخدام مسدس حراري حتى يلتصق الأنبوب بإحكام (بدون فقاعات).
  3. أدخل العروة النحاسية في الكتلة الطرفية، مع التأكد من أن سطحها المسطح يلامس بشكل كامل اللوحة الموصلة للطرف. أحكم ربط برغي التثبيت باستخدام مفتاح عزم الدوران (8-12 نيوتن متر للعروات مقاس 16-35 مم²).

2.3 فحص ما بعد التثبيت

• فحص ميكانيكي: اسحب السلك بلطف للتأكد من تثبيته بإحكام. بالنسبة لوصلات العروة النحاسية، تحقق من عدم وجود فجوات بين العروة والطرف.
• الاختبار الكهربائي: استخدم مقياسًا متعددًا لقياس مقاومة التلامس - تشير القيم ≥0.05mΩ إلى اتصال جيد. تحقق من وجود دوائر قصيرة بين المتجاورةمحطات.
• التفتيش البصري: تأكد من عدم وجود خيوط فضفاضة أو نحاس مكشوف أو عزل تالف. قم بتسمية الأسلاك بوظيفتها/موضعها للصيانة المستقبلية.

2.4 التحقق من صحة التشغيل

• قم باستعادة الطاقة تدريجياً ومراقبة الوضعكتلة المحطة الطرفيةلمدة 15-30 دقيقة. استخدم مقياس حرارة يعمل بالأشعة تحت الحمراء للتحقق من وجود تسخين غير طبيعي (ارتفاع درجة الحرارة أقل من أو يساوي 30 كلفن تحت الحمل الكامل).
• بالنسبة للأنظمة الحيوية (مثل تخزين الطاقة والمعدات الطبية)، قم بإجراء اختبار الثبات على مدار 24 ساعة للتأكد من عدم حدوث انخفاض في الجهد أو فشل الاتصال.

3. نصائح عملية وأخطاء شائعة يجب تجنبها

3.1 نصائح الاستخدام الرئيسية

• تجميع المحطة المعيارية: بالنسبة للكتل الطرفية متعددة المواضع، استخدم مشابك القفل الجانبية لتوصيل الوحدات بشكل آمن. أضف أغطية نهائية وشرائط وضع العلامات للتنظيم.
• تدابير مقاومة الاهتزاز: في الآلات الصناعية أو تطبيقات السيارات، اختر مانع الارتخاءمحطات (مع غسالات القفل) وتطبيق لاصق قفل الخيط على البراغي.
• حماية ضد الماء: للاستخدام الخارجي، قم بإغلاق التوصيلات الطرفية بشريط مقاوم للماء أو استخدم موصلات ذات تصنيف IP67 لمقاومة المطر والغبار ورذاذ الملح.

3.2 الأخطاء والحلول الشائعة

• مواصفات غير متطابقة: يؤدي استخدام طرف 10 أمبير لدائرة 20 أمبير إلى ارتفاع درجة الحرارة. الحل: اختر دائمًامحطاتمع تصنيف تيار أعلى بنسبة 25% من الحمل الأقصى للدائرة.
• العقص الفقراء: العروات النحاسية السائبة تؤدي إلى الانحناء. الحل: استخدم أدوات تجعيد معايرتها وافحص العروات للتأكد من تشوهها الكامل والخالي من الشقوق.
• الإفراط في تجريد الأسلاك: النحاس المكشوف يسبب دوائر قصيرة. الحل: قم بتمييز أداة التعرية بالطول الصحيح للكتلة الطرفية الخاصة بك.
• إعادة استخدام المحطات التالفة: البراغي المنحنية أو النوابض البالية تقلل من الموصلية. الحل: استبدل الأجهزة الطرفية بأغطية متشققة، أو نقاط اتصال صدئة، أو خيوط مقطوعة.

4. الامتثال والصيانة

4.1 الالتزام بالمعايير الدولية

• تأكد من أن الكتل الطرفية تتوافق مع IEC 60947-7-1 (المتطلبات الميكانيكية/الكهربائية) وUL 94 V-0 (مثبطات اللهب). بالنسبة للمعدات الطبية، تتوافق مع ISO 13485؛ لاستخدام السيارات، اتبع IATF 16949.

4.2 الصيانة الروتينية

• افحص أطراف التوصيل كل ثلاثة أشهر للتأكد من عدم وجود براغي مفككة أو تآكل أو ارتفاع درجة الحرارة (تغير لون الهيكل).
• قم بتنظيف الغبار والحطام باستخدام فرشاة جافة، وتجنب استخدام الماء أو المنظفات الكيميائية.
• استبدل الأجهزة الطرفية كل 5 إلى 8 سنوات (أو قبل ذلك في البيئات القاسية) لمنع حالات الفشل المرتبطة بالشيخوخة.
