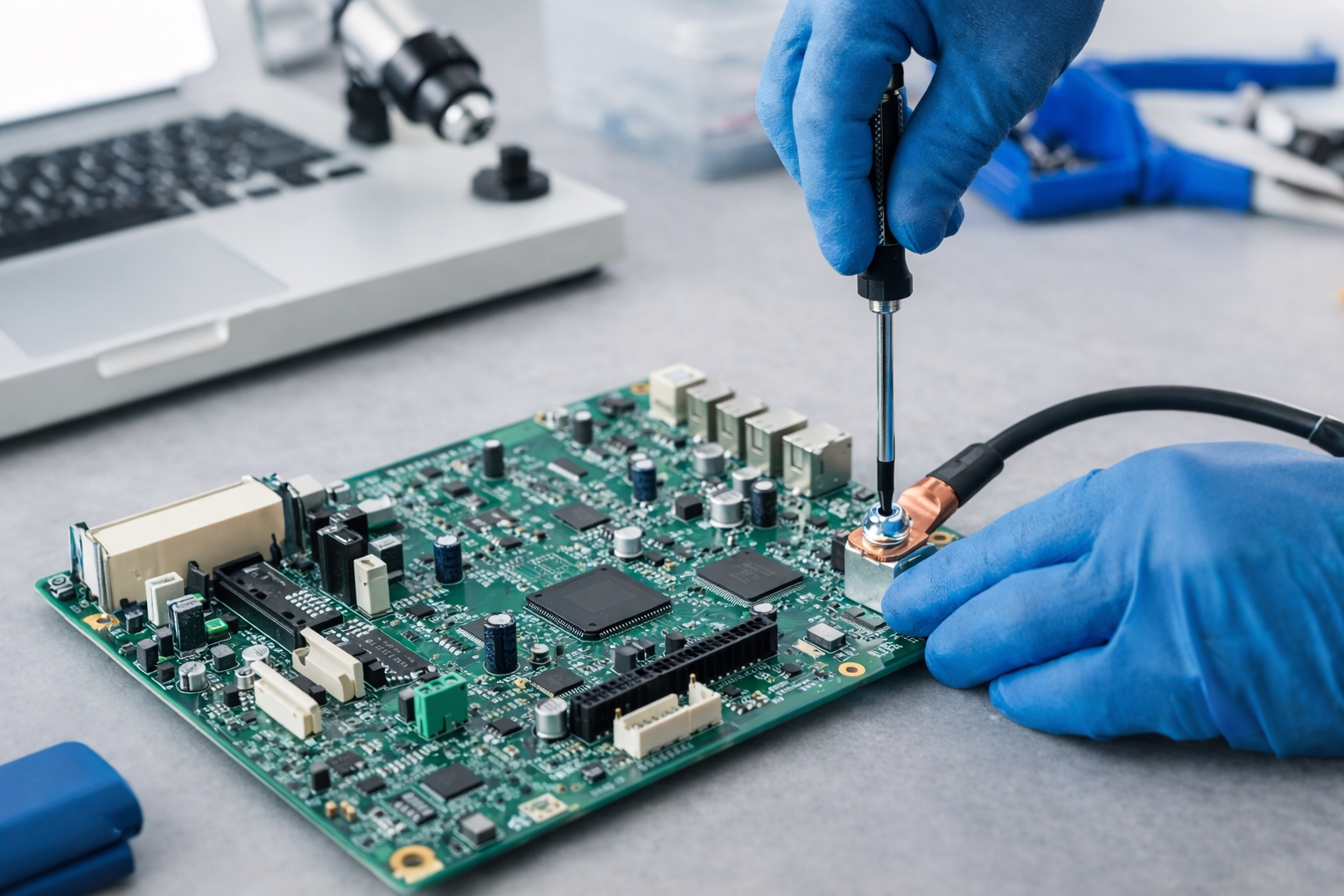

في نظام توصيل الدائرة للأجهزة الإلكترونية الحديثة، يتم إدخال لحام ثنائي الفينيل متعدد الكلور من النوعصالةالكتل هي مكونات أساسية أساسية تربط لوحات الدوائر المطبوعة (PCBs) بالأسلاك الخارجية والمكونات والوحدات الوظيفية. كما أنها واحدة من حلول توصيل ثنائي الفينيل متعدد الكلور الأكثر استخدامًا على نطاق واسع في مجالات مثل التحكم الصناعي والإلكترونيات الاستهلاكية والطاقة الجديدة وإلكترونيات السيارات. تتميز باللحام من خلال الفتحة للتثبيت والإدخال السريع للتوصيل، فهي لا تحل فقط مشكلة اللحام المستقر بينصالةوثنائي الفينيل متعدد الكلور ولكن أيضًا يتيح الاتصال السريع والمجاني للكابلات الخارجية، مما يجمع بين موثوقية اللحام وسهولة الاستخدام. وبالتالي، فقد أصبحت مكونات الاتصال المفضلة للأجهزة الإلكترونية الصغيرة والمتوسطة الحجم وتخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة. ستوفر هذه المقالة تحليلاً شاملاً ومتعمقًا لمحطات لحام PCB من النوع المُدرج من جوانب مثل التعريف والهيكل والتصنيف والمزايا الأساسية ومؤشرات الأداء وسيناريوهات التطبيق واتجاهات تطوير الصناعة.

I. التعريف الأساسي لمحطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل

محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل، والمعروفة أيضًا بمحطات لحام ثنائي الفينيل متعدد الكلور من خلال الفتحة، أو أطراف التوصيل من نوع الدبوس، أو أطراف تركيب ثنائي الفينيل متعدد الكلور - الملحومة من خلال الفتحة، تشير إلى منتجات الموصل التيصالةيتم تثبيت الجسم عن طريق لحام دبابيس معدنية من خلال ثنائي الفينيل متعدد الكلور عبر الثقوب، ويمكن إدخال الأسلاك الخارجية أو موصلات التزاوج مباشرة فيصالةتجويف. يتم تحقيق الاتصال الكهربائي بسرعة من خلال الهيكل المرن الداخلي.

يختلف عن أطراف PCB من النوع اللولبي التي تعتمد على قفل لولبي وأطراف من النوع الزنبركي التي تعتمد على العقص الزنبركي، فإن المنطق الأساسي لمحطات لحام PCB من النوع المدرج هو "لحام لإصلاح الجسم، وإدخال لتوصيل الدائرة": تضمن عملية اللحام القوة الميكانيكية والاستقرار الكهربائي بينصالةوثنائي الفينيل متعدد الكلور، في حين تتيح عملية الإدخال التفكيك السريع وتجميع الكابلات الخارجية. إنه مزيج مثالي من تثبيت اللحام والتوصيل بالقابس، وواحدة من فئات "الأكثر تنوعًا وكفاءة في التثبيت" في توصيلات مستوى لوحة PCB.

ثانيا. الهيكل الأساسي لمحطات لحام ثنائي الفينيل متعدد الكلور من النوع

إدراج قياسي - نوع لحام ثنائي الفينيل متعدد الكلورصالةيتكون من أربعة مكونات وظيفية تعمل معًا لضمان موثوقية الاتصال وسلامته:

• السكن العازل
  السكن العازل هو الإطارصالة. المواد السائدة هي اللدائن الهندسية مثل PA66، PBT، وPET، وجميعها تصل إلى معيار مثبطات اللهب UL94 V - 0. تتميز بخصائص مقاومة درجات الحرارة العالية، ومقاومة الجهد العالي، والعزل القوي، ومقاومة الشيخوخة، ومقاومة الصدمات. يكون الغلاف مسؤولاً عن عزل المكونات الموصلة لمنع حدوث دوائر قصيرة. في نفس الوقت، تم تصميمه بقنوات إدخال الأسلاك، وهياكل مقاومة للإدخال الخاطئ، وأعمدة تحديد المواقع لتجنب الإدخال غير الصحيح أو الإزاحة وللتكيف مع إدخال الأسلاك بأقطار مختلفة.
• دبابيس لحام موصلة
  هذه هي المكونات الأساسية لتوصيلصالةإلى ثنائي الفينيل متعدد الكلور. المادة مصنوعة من النحاس عالي النقاء أو سبائك النحاس، ويتم معالجة السطح بطبقة من القصدير أو طلاء الذهب لضمان قابلية اللحام والتوصيل. تنقسم المسامير إلى شكلين: دبابيس مستقيمة (عمودية) ودبابيس منحنية (أفقية). يمكن أن تمر عبر الفتحات الموجودة في PCB والتي تم ضبطها مسبقًا ويتم تثبيتها على PCB من خلال اللحام الموجي أو اللحام بإعادة التدفق أو اللحام اليدوي. إنهم لا يلعبون دورًا ميكانيكيًا في التثبيت فحسب، بل هم أيضًا مسؤولون عن توصيل الدائرة.
• مرونة الاتصال الربيع
  زنبرك الاتصال المرن هو "قلب" نوع الإدخالصالة. عادة ما تكون مصنوعة من برونز الفوسفور عالي المرونة أو نحاس البريليوم ويتم تشكيلها عن طريق الختم الدقيق. عندما يتم إدخال السلك، يتم بثق الزنبرك لتوليد قوة مرنة مستمرة، وتثبيت القلب المعدني للسلك بقوة لتحقيق مقاومة منخفضة واتصال كهربائي مستقر. عند السحب، لا توجد حاجة لأي أدوات، ويمكن فصله بسهولة عن طريق الاعتماد على التشوه المرن، وهو المفتاح لتحقيق "التوصيل السريع والسحب للخارج".
• تحديد المواقع وهيكل مكافحة سوء الإدراج
  الجزء السفلي منصالةتم تصميمه بأعمدة تحديد المواقع وشقوق مضادة للإدراج الخاطئ، والتي يمكن إدخالها بدقة في فتحات تحديد المواقع في PCB لمنع الإزاحة والدوران أثناء اللحام. تحتوي بعض المنتجات المتطورة أيضًا على هيكل ذاتي القفل، والذي يتم قفله تلقائيًا بعد الإدخال لتجنب ارتخاء السلك في ظروف الاهتزاز وتحسين موثوقية الاتصال.

ثالثا. التصنيف السائد لمحطات لحام ثنائي الفينيل متعدد الكلور من النوع

وفقًا للهياكل وطرق التثبيت والخصائص الكهربائية المختلفة، يمكن تقسيم أطراف لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل إلى فئات متعددة لتلبية احتياجات السيناريوهات المختلفة:

• حسب اتجاه التثبيت:محطات عمودية من خلال الفتحات (ملحومة بشكل عمودي على ثنائي الفينيل متعدد الكلور)، ومحطات إدخال جانبية أفقية (ملحومة بالتوازي مع ثنائي الفينيل متعدد الكلور)، ومحطات بزاوية 90 درجة، وهي مناسبة تمامًا للتخطيط المكاني للأجهزة المدمجة؛
• حسب عدد الصفوف:محطات إدراج أحادية الصف، محطات إدراج متعددة الصفوف (2 - 16 صفًا)، مع ملاعب تغطي المواصفات السائدة مثل 2.54 مم، 3.5 مم، 5.0 مم، و 7.5 مم، تدعم الأسلاك عالية الكثافة؛
• حسب الأداء الكهربائي:محطات إدخال إشارة صغيرة (مناسبة لأجهزة الاستشعار ووحدات الاتصالات بتيار ≥ 5A) ومحطات إدخال عالية الطاقة (مناسبة لإمدادات الطاقة ولوحات القيادة بتيار يصل إلى 30A - 50A) ؛
• عن طريق طريقة القفل:نوع شائع غير ذاتي القفل، نوع زنبركي ذاتي القفل. يعد نوع القفل الذاتي أكثر ملاءمة لسيناريوهات الاهتزاز مثل التحكم داخل السيارة والتحكم الصناعي.

رابعا. المزايا الأساسية لمحطات لحام PCB من النوع المُدرج

السبب في أن محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل أصبحت سائدة في الصناعة يكمن في مزاياها الشاملة المتمثلة في اللحام المستقر، والتوصيل والسحب السريع، وصغر الحجم، والتكلفة المنخفضة، والتي تنعكس على وجه التحديد في ثمانية جوانب:

• حجم صغير، مناسب لمركبات ثنائي الفينيل متعدد الكلور عالية الكثافة:الصالةيعتمد تصميم هيكل مدمج، مع حد أدنى يبلغ 2.54 ملم فقط.
• أداء كهربائي مستقر، خسارة نقل منخفضة:مقاومة اتصال مستقرة عند مستوى mΩ. يمكن أن يصل جهد الصمود إلى 1.5 كيلو فولت - 3 كيلو فولت.
• مكافحة سوء الإدراج، سلامة عالية في الاستخدام:يمنع من الناحية الهيكلية إدخال الأسلاك بشكل غير صحيح وتثبيت المحطات الطرفية بشكل خاطئ.
• توافق قوي للأسلاك، وتعدد استخدامات عالي:تتكيف مع الأسلاك المختلفة مثل الأسلاك الصلبة أحادية النواة والأسلاك المرنة المجدولة.
• مناسبة للإنتاج الآلي، صديقة للإنتاج الضخم:إن اتساق الإنتاج الضخم مرتفع، وتكلفة الوحدة أقل بكثير من تكلفة المحطات الطرفية المستوردة.
• قابلة لإعادة الاستخدام، وتكلفة منخفضة لدورة الحياة:الصالةيدعم المئات من عمليات الإدراج والاستخراج المتكررة.

V. سيناريوهات التطبيق الأساسية

بفضل مزاياها الشاملة، اخترقت محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل السلسلة الصناعية بأكملها لتصنيع الإلكترونيات. تتضمن سيناريوهات التطبيق الأساسية ما يلي:

• الإلكترونيات الاستهلاكية والأجهزة المنزلية الصغيرة:لوحات التحكم لمحولات الطاقة، ومحركات LED، وأجهزة طبخ الأرز، وأجهزة الترطيب، وما إلى ذلك، مع التركيز على التكلفة المنخفضة والتجميع السريع؛
• مجال التحكم الصناعي:وحدات PLC، وأجهزة الاستشعار، ومحولات التردد صغيرة الحجم، ولوحات التحكم الصناعية، بالاعتماد على خصائصها المستقرة والمقاومة للاهتزاز؛
• صناعة الطاقة الجديدة:وحدات تخزين الطاقة الصغيرة، ولوحات أخذ عينات BMS، والعاكسات الكهروضوئية الدقيقة، وأجهزة التحكم في الجهد المنخفض داخل السيارة؛
• إلكترونيات السيارات:الأجهزة الإلكترونية الداخلية للمركبة، وأجهزة الاستشعار، ولوحات التحكم في المصابيح الأمامية، تلبي متطلبات معايير مقاومة درجات الحرارة والاهتزاز لمعايير السيارات؛
• الإضاءة والأمن:لوحات مصابيح LED، مشغلات إضاءة المناظر الطبيعية، كاميرات المراقبة، وحدات الاتصالات.

سادسا. اتجاهات تطوير الصناعة

مع تطور الأجهزة الإلكترونية نحو التصغير، واتجاهات الطاقة العالية، واتجاهات درجة السيارات، تتطور أيضًا محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدرج بشكل مستمر: أولاً، التصغير والكثافة العالية، مع درجات أصغر وأحجام أرق، مناسبة للأجهزة القابلة للارتداء والمحمولة؛ ثانيًا، التيار العالي، الذي يخترق القدرة الاستيعابية لأكثر من 50 أمبير ويمتد إلى مجال محطات الطاقة الجديدة؛ ثالثًا، ترقية درجة السيارات، والتي تتوافق مع شهادة AEC - Q200، وهي مناسبة لوصلات السيارات ذات الجهد العالي والمنخفض؛ رابعاً، حماية البيئة، باستخدام مواد خالية من الهالوجين ومقاومة للحرارة العالية وصديقة للبيئة، بما يتماشى مع معايير التصنيع الخضراء العالمية.

سابعا. ملخص

محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل هي أجهزة توصيل ثنائي الفينيل متعدد الكلور تحقق توازنًا عاليًا بين موثوقية اللحام وسهولة التوصيل والسحب والاقتصاد في المساحة. من خلال بنية بسيطة، فإنها تحل نقاط الألم الأساسية في توصيلات الدوائر. فهي ليست فقط "مكونات الاتصال الأساسية" للأجهزة الإلكترونية الصغيرة والمتوسطة الحجم ولكنها أيضًا "المحولات الرئيسية" لتخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة.

على خلفية الارتفاع السريع في تكنولوجيا الموصلات المحلية، تمثل العلامات التجاريةتيليانلقد حققت معيارًا واسع النطاق مع العلامات التجارية العالمية من حيث المواد والدقة والاستقرار لمحطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل، مما كسر احتكار السوق الراقية. بالنسبة للمهندسين الإلكترونيين، لم تعد محطات لحام ثنائي الفينيل متعدد الكلور من النوع المُدخل مواد مساعدة بسيطة ولكنها مكونات أساسية تضمن استقرار المعدات، وتحسن كفاءة الإنتاج، وتتحكم في تكاليف البحث والتطوير. وسيستمر تعزيز موقعهم الأساسي في مجال تصنيع الإلكترونيات من خلال تطوير ذكاء الصناعة والتصغير.
